CAD设计绘图历程中，，，，，， ，，用户有时需要提取图纸中图形的数据，，，，，， ，，例如测绘或施工单位通常需要提取图形的坐标，，，，，， ，，若是手动操作提取数据将会破费大宗的时间。。。。。。。最新的中望CAD2020版软件提供的数据提取功效，，，，，， ，，可以将图纸中的一些图纸工具的数据直接导出成为表格，，，，，， ，，供用户后续使用。。。。。。。
我们以一张等高线图（如下图所示）为例，，，，，， ，，通过中望CAD2020的数据提取功效来输出等高线的坐标值，，，，，， ，，从而体验和相识该功效的特点和详细的使用要领。。。。。。。

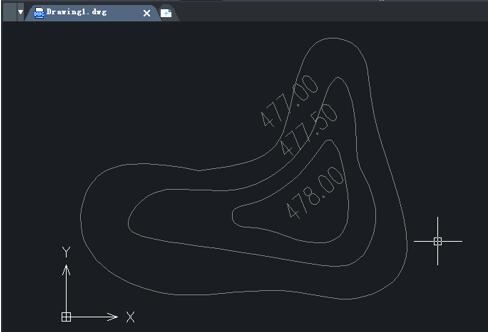

图/等高线图
首先点击菜单栏中的数据提取，，，，，， ，，快速启动中望CAD2020的数据提取功效并新建一个数据提取表。。。。。。。
需要注重的是，，，，，， ，，数据源的选择只能是目今图纸。。。。。。。用户在使用数据提取功效时，，，，，， ，，应中选择目今图纸的一部分举行提取，，，，，， ，，不然软件会将本图纸的所有的图形元素举行提取。。。。。。。正常情形下，，，，，， ，，一个图纸文档中包括很是多的图形工具，，，，，， ，，数据量十分重大，，，，，， ，，也保存许多的无效的数据，，，，，， ，，若是不选定规模会造成提取时间较长，，，，，， ，，甚至凌驾盘算机硬件负荷。。。。。。。用户最好凭证现实需要，，，，，， ，，尽可能缩小图形的提取规模，，，，，， ，，这样有助于提高软件的自动提取的速率。。。。。。。

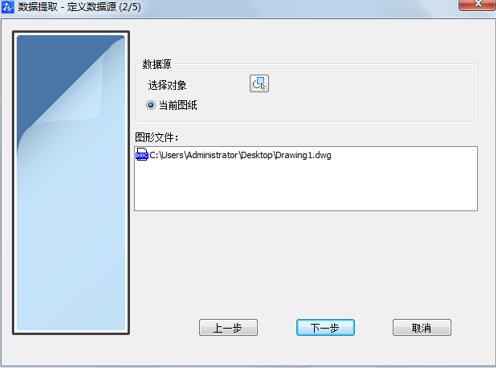

图/选择数据源
其次，，，，，， ，，在提取的特征上，，，，，， ，，中望CAD2020支持用户凭证现实要求举行无邪设定和选择。。。。。。。需要注重的是，，，，，， ，，数据提取功效只能对圆、直线、多段线、文字、实体、三维实体、点、圆弧和块这些图形举行提取，，，，，， ，，除此之外的其他图形工具是无法提取到的。。。。。。。这里，，，，，， ，，我们只需提取直线的xy坐标值，，，，，， ，，不必选择其他数值。。。。。。。

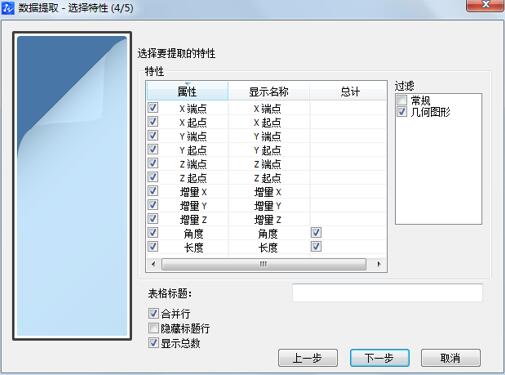

图/选择需要提取的特征
完成数据源和提取特征的选择设定后，，，，，， ，，软件提醒框会展示提取后的表格效果，，，，，， ，，我们可以直寓目到直线的起点和终点的坐标值。。。。。。。值得一提的是，，，，，， ，，这个表格可以直接插入到目今dwg图形文档中，，，，，， ，，也可以输出为excel表格文件。。。。。。。

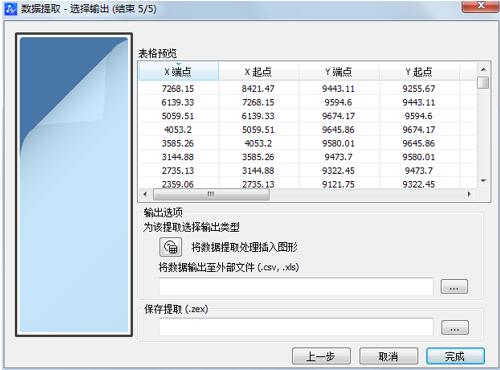

图/数据预览
图/导出的excel表格效果
同样，，，，，， ，，使用中望CAD2020的数据提取功效，，，，，， ，，可快速获取图纸中圆的直径、坐标等信息，，，，，， ，，形成一个孔表，，，，，， ，，这样我们在统计或加工这些孔的时间会很是利便。。。。。。。若是没有该项功效，，，，，， ，，用户统计孔就得借助一些CAD的插件才华完成。。。。。。。

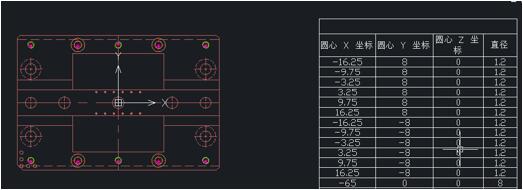

图/提取圆的直径和坐标数据
通常情形下，，，，，， ，，CAD图纸中的图形数据量重大，，，，，， ，，用手动盘问获得图形信息的方法，，，，，， ，，效率很是低。。。。。。。而中望CAD2020提供的数据提取功效对特殊领域或使用场合的用户资助很大，，，，，， ，，能够大幅度提高事情效率。。。。。。。
