CAD机械版绘制的图纸在其他CAD上显示不全怎么办
当您使用CAD机械版绘制完图纸，，，，，在用其他CAD软件翻开时，，，，，是否常遇到图块丧失、文字乱码或表格错位等显示不全的问题？ ？？ ？？ ？？这一常见痛点，，，，，通常源于软件版本差别、专属工具不兼容或字体缺失。。。。。本文将为您提供详细的解决步伐，，，，，助您解决这一难题。。。。。
问题形貌：
CAD机械版绘制的图，，，，，为什么在其他CAD上显示不全，，，，，如形位公差、焊接符号不显示？ ？？ ？？ ？？
缘故原由剖析：
机械绘制的形位公差、焊接符号等是自界说实体。。。。。如其他CAD上无法显示可能会有如下几方面缘故原由：
1.图纸署理工具的图像没有生涯（【PROXYGRAPHICS】设置）；； ；；； ；
2.其他CAD翻开，，，，，不显示“署理信息”对话框（【PROXYNOTICE】设置）；； ；；； ；
3.在“署理信息”对话框没有勾选“显示署理图形”（【PROXYSHOW】设置）。。。。。
解决计划：
1.在CAD机械版中翻开图纸，，，，，输入系统变量【PROXYGRAPHICS】，，，，，如值为【0】，，，，，将其设为【1】，，，，，然后生涯图纸；； ；；； ；
2.在其他CAD中，，，，，输入系统变量【PROXYNOTICE】，，，，，将值设为【1】；； ；；； ；

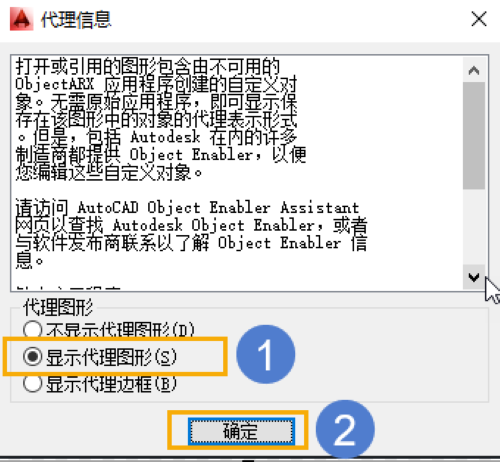

3.翻开图纸，，，，，在弹出的【署理信息】对话框中选择【显示署理图形】，，，，，点击确定。。。。。
