CAD平面绘图时，，，，，， ，不少用户会遇到显着只在二维平面操作，，，，，， ，绘制的图形却莫名带有Z坐标、跑到空间区域的问题，，，，，， ，这不但导致图形编辑、尺寸标注等后续操作无法正常举行，，，，，， ，还会破损图纸的二维规范性，，，，，， ，给绘图事情带来诸多困扰。 。。 。。。着实这类问题并非软件故障，，，，，， ，焦点源于系统标高变量的非零设置，，，，，， ，或是绘图时捕获到了已有带Z坐标图形的特征点，，，，，， ，只需通过简朴的变量调解和选项设置就能彻底解决。 。。 。。。本文将详细剖析问题爆发的两大缘故原由，，，，，， ，并给出对应的实操解决计划，，，，，， ，助力各人快速恢复纯二维的绘图情形，，，，，， ，接下来让我们一起看看吧。 。。 。。。
问题形貌：

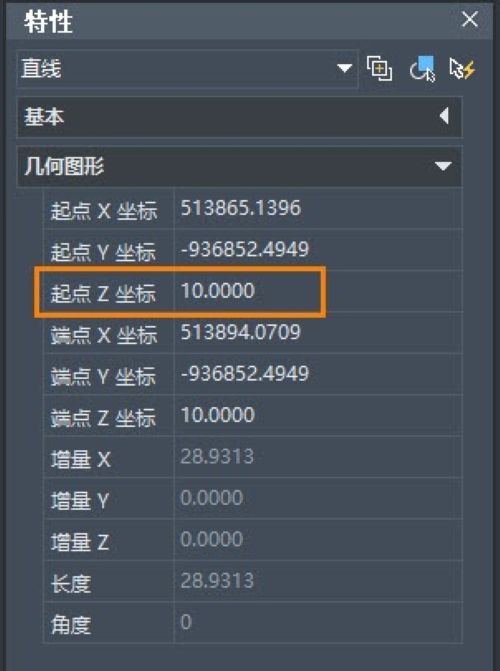

在CAD中，，，，，， ，只在平面上绘图，，，，，， ，但后续发明绘制的图形有些有Z坐标，，，，，， ，图形跑到了空间规模，，，，，， ，这是为什么呢？？？？？？
缘故原由剖析：
1.系统变量【ELEVATION】有设置标高值，，，，，， ，以是画出来的图形都有Z坐标。 。。 。。。
2.已有图形工具有Z坐标，，，，，， ，在绘图时用了捕获，，，，，， ，捕获到了有Z坐标的点，，，，，， ，导致画出的图形也有Z坐标。 。。 。。。
解决计划：

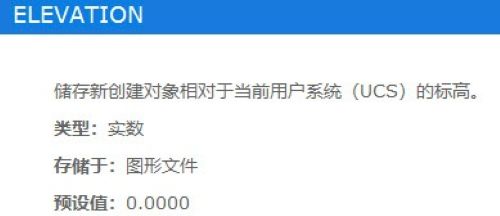

1.输入下令【ELEVATION】，，，，，， ，回车，，，，，， ，将其值设置为【0】。 。。 。。。

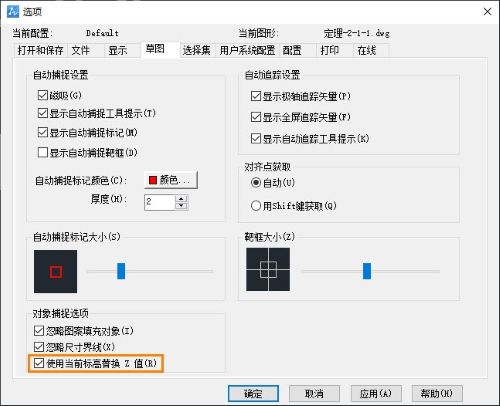

2.点击菜单【工具-选项】，，，，，， ，翻开选项对话框，，，，，， ，在【草图 】页面，，，，，， ，勾选【使用目今标高替换Z值】，，，，，， ，从而阻止捕获到的点带有Z坐标。 。。 。。。
以上就是本文所有内容啦，，，，，， ，希望对您有所资助~
