在机械设计中， ，，，，截断线是图纸中不可或缺的要素， ，，，，用于简化长构件或突出局部细节 。 。。。。然而， ，，，，古板绘制方法往往需要手动组合线条， ，，，，办法繁琐且难以包管规范 。 。。。�；；；； ；；蛋�CAD内置的截断线工具， ，，，，通过参数化设置即可一键天生切合国标的截断符号， ，，，，大幅提升绘图效率 。 。。。。无需再为调解线型比例或对齐位置泯灭时间， ，，，，只需几个简朴点选， ，，，，即可完成精准绘制 。 。。。。接下来让我们一起看看吧， ，，，，怎样快速建设截断线 。 。。。。
问题形貌：
机械CAD中提供了多种绘制截断线的功效， ，，，，怎样建设截断线?
办法指引：
1.点击菜单【机械-结构工具-截断线】（【JDX】快捷键）；；；； ；；

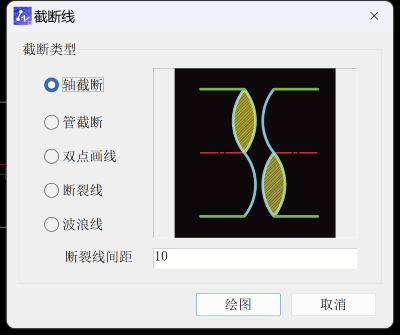

2.选取截断线类型， ，，，，输入截断线间距， ，，，，点击【绘图】；；；； ；；

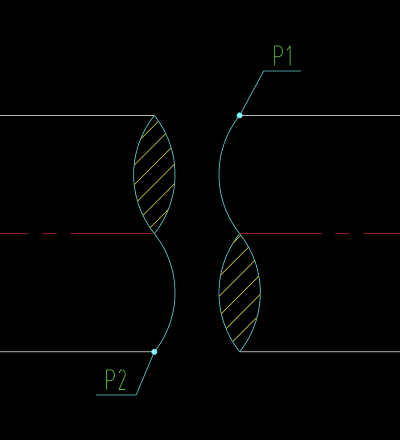

3.凭证提醒， ，，，，依次选择P1和P2点， ，，，，如下图所示

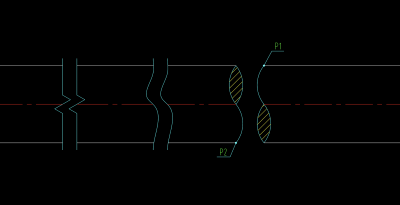

4.完成截断线绘制
以上就是本篇文章的所有内容， ，，，，若想相识更多CAD技巧可在下方留言！
