在使用CAD中 ，，，，，绘制图纸时不是所有的直线都是水平或者竖直的 ，，，，，有的需要有一定的角度 ，，，，，那要怎么做在绘制图纸画直线的同时也把角度都搞定呢 ？？？？？？？ ？下面跟各人分享几种要领：

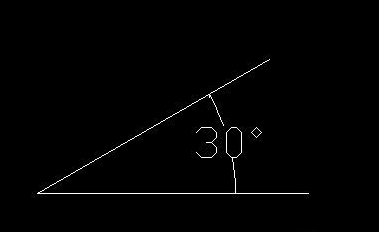

首先分享一下运用暂时追踪角来画需要的角度的角 ，，，，，以倾斜30度为例：
翻开CAD——画一条直线 ，，，，，指令为L——再输入“L”下令——确定后 ，，，，，指定第一个点 ，，，，，输入“＜30” ，，，，，角就画出来
画一定角度的直线的要领（以一条倾斜30度长300 的直线为例）

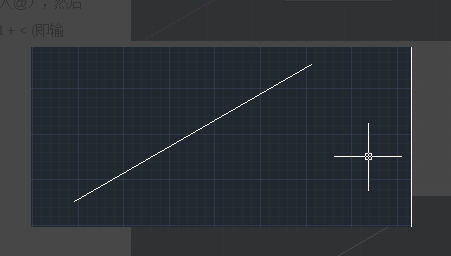

法一：翻开CAD——输入“L”下令——回车 ，，，，，确定了直线的起点——输入“@”（可按“shift+@”）——输入300 ，，，，，直线的长度——输入“＜”（可按“shift+＜”）——输入30 ，，，，，直线的角度——回车 ，，，，，即可画出倾斜30度的直线了
法二：翻开CAD——画出一条长300 的水平直线——点击选中直线后右击鼠标 ，，，，，选择“旋转” ，，，，，或在菜单栏“修改”中点击“旋转”——输入“30”角度——回车 ，，，，，即可

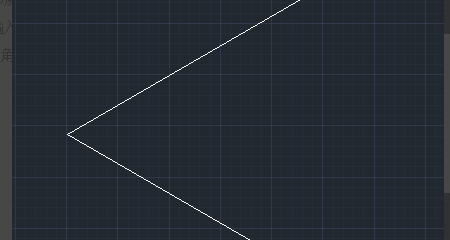

若是想要在刚刚绘制出来有一定倾斜度的直线的基础上 ，，，，，在画出相对其另外一条直线也有一定角度可以这样操作：
在上述办法基础上 ，，，，，输入“L”下令——回车——输入“@300＜-30”——回车 ，，，，，即可
