怎样在CAD怎样手动绘制地形图剖面
cad怎样手动绘制地形图剖面呢？？？？ ？ ？下面教各人一种要领。。。。。。。

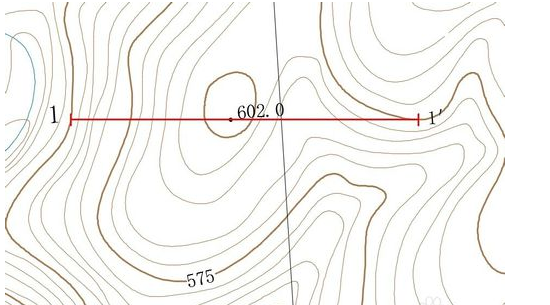

办法一：以下图中红线为剖面线绘制地形图剖面，，，， ，， ，，首先确认剖面线起点高程，，，， ，， ，，下图剖面线1-1′起点高程为550，，，， ，， ，，等高距为5米 ；； ；；；；；

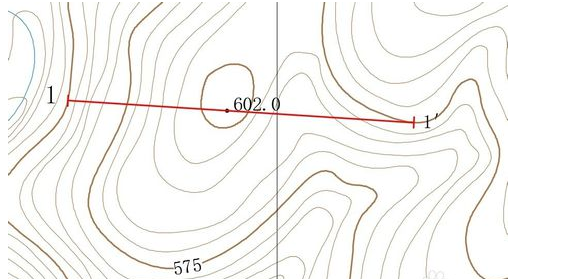

办法二：使用旋转功效，，，， ，， ，，把地形图旋转到使剖面线为水平位置 ；； ；；；；；

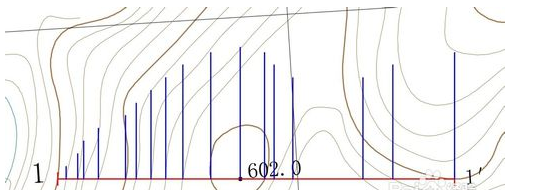

办法三：在剖面线与地形线交点绘制辅助线，，，， ，， ，，以起点和交点的等高线的高差为长度，，，， ，， ，，如下一根等高线比起点高5米则向正上方绘制5米的辅助线，，，， ，， ，，低5米则向正下方绘制5米的辅助线。。。。。。。同时还需要注重山顶和鞍部的最高点和最低点 ；； ；；；；；

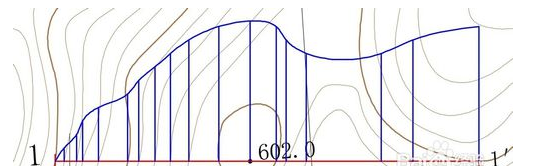

办法四：辅助线画完后，，，， ，， ，，使用样条曲线把辅助线的各极点毗连起来 ；； ；；；；；

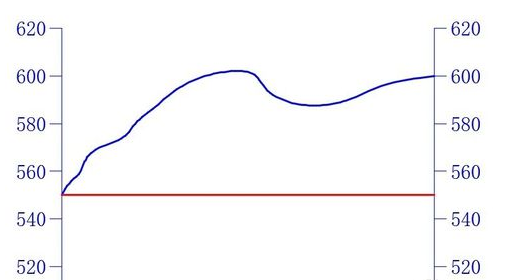

办法五：把刚绘制的样条曲线和剖面线复制到空缺的地方，，，， ，， ，，凭证剖面线的起点标高把剖面图的标高添加，，，， ，， ，，这样就完成了。。。。。。。
