CAD标注轴测图要领
轴测图立体感很是强，，，， ，可是终究也是一个二维图不是三维，，，， ，以是标注接纳二维的方法是差池的，，，， ，体现不出立体感，，，， ，那准确的标注应该是怎样的呢？？？ ？？？？？
小面小编来给各人先容一下。。 。。 。。。
1、在轴测图上添加文字
1）提醒：左轴测面上，，，， ，文本接纳－30°倾斜角；；；；；；；
右轴测面上，，，， ，文本接纳30°倾斜角；；；；；；；
顶轴测面上，，，， ，文本平行X轴接纳－30°倾斜角，，，， ，文本平行Y轴接纳30°倾斜角。。 。。 。。。
2）建设两个文字样式，，，， ，划分对应文字倾斜角为30°及－30°
3）接下来，，，， ，就自己试试～～响应轴测面接纳响应的文字样式～～
2、在轴测图上实现尺寸标注
1）如上：建设两个文字样式，，，， ，划分对应文字倾斜角为30°及－30°
2）响应建设两个标注样式，，，， ，在文字划分接纳如上的两文字样式～～

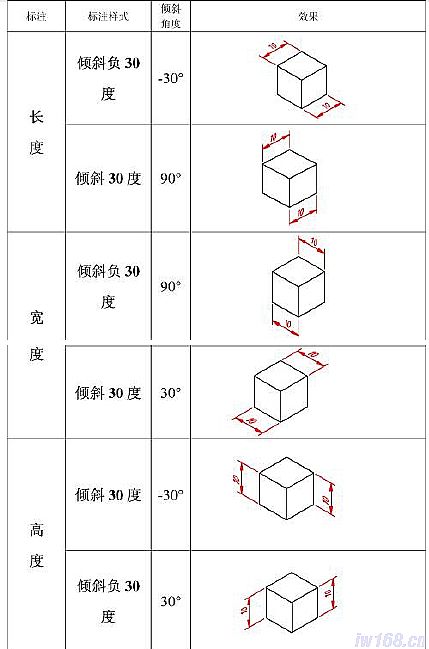

3）提醒：右轴测面上与X轴平行文本接纳30°倾斜角，，，， ，与Z轴平行文本接纳－30°倾斜角；；；；；；；左轴测面Z轴（30°），，，， ，Y轴（－30°）；；；；；；；顶轴测面Y轴(30°)，，，， ， X轴(－30°)。。 。。 。。。（誊写名堂如前，，，， ，允许偷懒下~~）
4）接纳dimaligned标注。。 。。 。。。同样响应轴测面接纳响应的标注样式～～
5）若觉别扭的地方，，，， ，别忘了修改。。 。。 。。。dimdedit→倾斜o→修改尺寸界线的倾斜角度，，，， ，使其与轴测轴偏向一致
6)需要画圆时，，，， ，不可用“ C ”画圆下令，，，， ，而要用椭圆下令“EL--I（等轴测圆）”。。 。。 。。。 F5调解等轴测面。。 。。 。。。
