CAD工具怎样举行捕获追踪
CAD工具捕获追踪是在【工具捕获】功效的基础上生长起来的，，， ，，应与工具捕获功效配合使用，，， ，，该功效可以是光标从工具捕获点最先，，， ，，沿着对其路径举行追踪，，， ，，并找到需要的准确位置 。。。。 。。。对齐路径是指和工具捕获点水平对齐，，， ，，笔直对齐，，， ，，或者按设置的极轴追踪角度对齐的偏向，，， ，，如图1

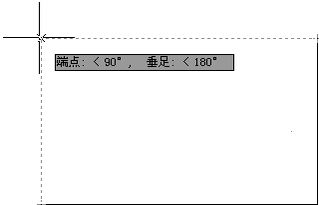

图1
控制【工具捕获追踪】功效要领如下：
1.快捷键：F11快捷键，，， ，，切换开、关状态 。。。。 。。。
2.状态栏：单击状态拦亓【工具捕获追踪】也可以在【草图设置】对话框的【极轴追踪】选项卡设置工具捕获追踪的参数 。。。。 。。。其各选项寄义如下：
【增量角】下拉列表框：选择极轴追踪角度 。。。。 。。。当光标的相对角度即是该角，，， ，，或者是该角的整数倍时，，， ，，屏幕上将显示追踪路径 。。。。 。。。
【附加角】复选框：增添恣意角度值作为极轴追踪角度 。。。。 。。。选中【附加值】复选框，，， ，，并单击【新建】按钮，，， ，，然后输入所需追踪的角度值 。。。。 。。。
【仅正交追踪】单选按钮：当工具捕获追踪翻开时，，， ，，仅显示已获得的工具捕获点的水平或笔直追踪路径 。。。。 。。。
【仅正交追踪】单选按钮：当工具捕获追踪翻开时，，， ，，仅显示已获得的工具捕获点的水平或笔直追踪路径 。。。。 。。。
【极轴角丈量】选项组：设置极角的参照标准 。。。。 。。。【绝对】选项体现使用绝对极坐标，，， ，，以x轴正偏向为0° 。。。。 。。。
【相对上一段】选项凭证上一段绘制的直线确定极轴追踪角，，， ，，上一段直线所在的偏向为0° 。。。。 。。。
