CAD三维倾斜面怎么用
当编辑三维实体时，，，，， ，，，可使用【切斜面】下令将孔、槽等特征沿矢量偏向，，，，， ，，，并指定特定的角度举行切斜操作，，，，， ，，，从而建设拔模的效果。。 。。。。
挪用【切斜面】下令有如下几种常用要领。。 。。。。
功效区：单击【实体编辑】面板上的【倾斜面】按钮
工具栏：单击【实体编辑】工具拦亓【倾斜面】按钮
菜单栏：执行【修改】>【实体编辑】>【倾斜面】下令

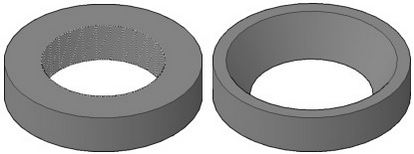

执行以上要领后，，，，， ，，，在【绘图区】选摘要切斜的面，，，，， ，，，并指定切斜面参照轴线的基点和另一端点，，，，， ，，，然后输入倾斜角度，，，，， ，，，按回车键或单击鼠标右键即可完成切斜实体面操作，，，，， ，，，如图1
图1
【实战】切斜实体面
下令:_solidedit
实体编辑自动检查:SOLIDCHECK=1
输入实体编辑选项[面(F)/边(E)/体(B)/放弃(U)/退出(X)]<退出>:_face
输入面编辑选项[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)]<退出>:_taper //挪用【倾斜面】下令
选择面或[放弃(U)/删除(R)]:找到一个面。。 。。。。 //选摘要倾斜的面
选择面或[放弃(U)/删除(R)/所有(ALL)]: //单击右键竣事选择
指定基点:

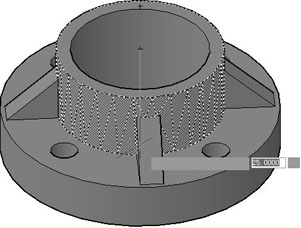

指定沿倾斜轴的另一个点: //依次选择上下两圆的圆心，，，，， ，，，如图2所示
指定倾斜角度为-10 //输入倾斜角度
已最先实体校验。。 。。。。
已完成实体校验。。 。。。。
输入面编辑选项
[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)>: //按回车键或Esc键竣事操作

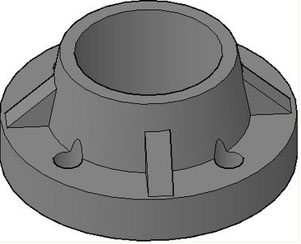

3 通过以上操作即可完成倾斜面的操作，，，，， ，，，效果如图3所示。。 。。。。
图2
图3
提醒：在执行倾斜面时倾斜的偏向，，，，， ，，，由选择的基点和第二点的顺序决议，，，，， ，，，并且输入正角度则向内倾斜，，，，， ，，，负角度则向外倾斜，，，，， ，，，不可使用过大角度值。。 。。。。
