CAD怎样编辑标注文字位置
在绘制图纸中，， ，，，，我们常用到文字字体标注来对图形工具形状和位置的定量化说明，， ，，，，CCFSHZ.SHX字体是CAD常用标注字体，， ，，，，为了越发利便、快捷的标注图纸中的各个偏向和形式的尺寸，， ，，，，中望CAD提供了线性标注、角度标注等多种标注类型 。。。。。。。。有时在建设尺寸标注后，， ，，，，若是未能抵达预期效果，， ，，，，还可以对尺寸标注举行编辑 。。。。。。。。为抵达绘制图纸的最好的效果，， ，，，，我们最常用到的就是编辑标注文字位置 。。。。。。。。
启动【标注文字编辑】下令有如下两种常用要领
下令行：输入DIMTEDIT 。。。。。。。。
工具栏：单击【标注】工具栏中的【编辑标注文字】按钮 。。。。。。。。
通过以上恣意一种要领执行该下令，， ，，，，然后选择需要修改的尺寸工具，， ，，，，此时下令行提醒如下 。。。。。。。。
为标注文字指定新位置或[左对齐（L）/右对齐（R）/居中（C）/默认（H）/角度（A）]：
其各选项寄义如下 。。。。。。。。

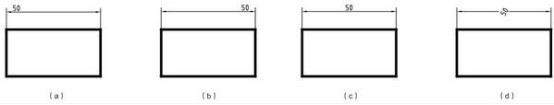

左对齐：将标注文字安排于尺寸线的左边，， ，，，，如图1（a）所示 。。。。。。。。
右对齐：将标注文字安排于尺寸线的右边，， ，，，，如图1（b）所示 。。。。。。。。
居中：将标注文字安排于尺寸线的中心，， ，，，，如图1（c）所示 。。。。。。。。
默认：恢复系统默认的尺寸标注位置 。。。。。。。。
角度：用于修改标注文字的旋转角度，， ，，，，与“DIMEDIT”下令的旋转选项效果相同，， ，，，，如下图1（d）所示 。。。。。。。。
图1
