CAD直角坐标系和极坐标系的区别
直角坐标系也称为笛卡尔坐标系，，，，，在二维状态下，，，，，使用通过坐标原点O的一对相互笔直的两坐标轴（X轴和Y轴）划分绘图区域。 。。。。� ；；；；；嫱记蛑械拿恳桓龅愕淖暧茫╔,Y）体现，，，，，其中X值代表点到Y轴的笔直距离，，，，，取正值说明点位于Y轴的右侧，，，，，取负值说明点位于Y轴左侧 ；；；；；Y值代表点到X轴的笔直距离，，，，，取正值说明点位于X轴的上方，，，，，取负值说明点位于X轴下方。 。。。。。例如点（3，，，，，-5），，，，，体现在Y轴右侧距离Y轴3个单位，，，，，在X轴下方距离X轴5个单位，，，，，如图1所示
极坐标的原点位置界说与直角坐标系相同，，，，，但使用距离和角度来体现绘图区域上的点。 。。。。。极坐标的体现要领为（距离<角度），，，，，距离永远为正值 ；；；；；角度取值则在0度~360度之间，，，，，以水平右向为0度，，，，，逆时针计量。 。。。。�？？？？？？？梢园鸦嫱记蛳胂笪桓鲆栽阄行�，，，，，所有差别半径同心圆组成的区域，，，，，距离即点到原点的连线距离 ；；；；；角度即点到原点的连线与0度线（X轴正向）之间夹角。 。。。。。例如点（3<225）体现该点距原点距离为三个单位，，，，，与水平右向0度线之间夹角为225度，，，，，如图2所示

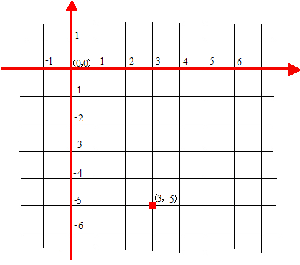

图1

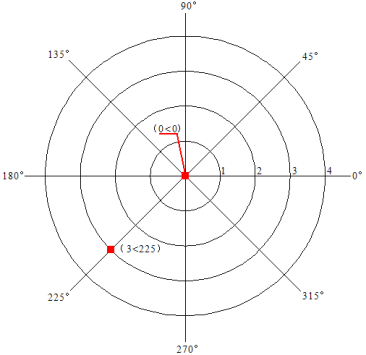

图2
