CAD旋转网格怎么绘制图形
旋转网格下令用于将平面曲线绕指定的旋转轴线旋转一定的角度，，，，，形成旋转网格曲面。。。。 。 。。。这一功效可以便于我们绘制选择网格曲面的图形。。。。 。 。。。下面让我们一起用旋转网格来绘制图形吧
该下令启动要领如下
下拉菜单：选择“绘图>建模>网格>旋转网格”下令
下令名：REVSURF↙。。。。 。 。。。
启动下令后，，，，，下令行显示：
下令: revsurf
目今线框密度: SURFTAB1=6 SURFTAB2=6
选摘要旋转的工具: （选取旋转曲线）
选择界说旋转轴的工具: （选取旋转轴）
指定起点角度 <0>: （输入数值或按“Enter”键）
指定包括角 (+=逆时针，，，，，-=顺时针) <360>: （输入数值或按“Enter”键）
下令行中选项说明如下
（1）在“目今线框密度：SURFTAB1=6 SURFTAB2=6”下令行中，，，，，系统变量SURFTAB1和SURFTAB2划分用来控制旋转偏向上的网格线密度和旋转轴线偏向上的网格线密度。。。。 。 。。。默认情形下，，，，，SURFTAB1 和 SURFTAB2 都为6，，，，，用户可凭证需要直接在下令行中输入SURFTAB1或SURFTAB2对其线框密度举行修改；；；； ；；数值越大，，，，，网格线越密，，，，，天生的曲面越平滑。。。。 。 。。。
如图1、2、3所示是使用旋转网格下令在差别线框密度下绘制图形的效果图。。。。 。 。。。
图1（多段线旋转曲面和旋转轴）

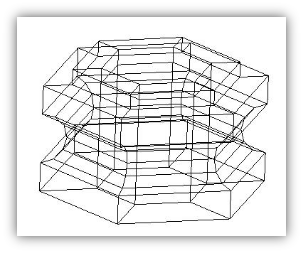

图2（SURFTAB1、SURFTAB2为6时的回转面）

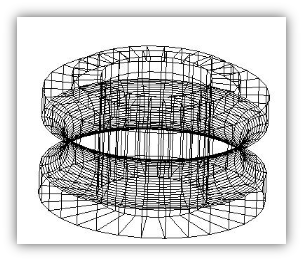

图3（SURFTAB1、SURFTAB2为30时的回转面）
（2）在“选摘要旋转的工具”下令行中，，，，，旋转工具可以是直线、圆弧、圆、样条曲线、多段线等工具。。。。 。 。。。若是需要旋转由几条直线或圆弧组成的工具，，，，，需要将其转换为多段线才华举行旋转网格。。。。 。 。。。
（3）在“选择界说旋转轴的工具”下令行中，，，，，旋转轴工具可以是直线和未关闭的多段线；；；； ；；若是选择多段线为旋转工具，，，，，那么旋转轴为其首尾端点的连线。。。。 。 。。。
