CAD怎样编辑嵌套的块
中望CAD建设图块时，，，，， ，可以在建设的图块中包括其他已保存的图块，，，，， ，这就是块的嵌套。。。 。 。。。使用嵌套块可以简化复制的块界说。。。 。 。。。例如一个重大的机械部件包括机架、支架和紧固件，，，，， ，而紧固件又是由螺钉、螺母和垫片组成的，，，，， ，则可以参考由下向上的建模要领，，，，， ，先建设螺钉、螺母和垫片的图块工具，，，，， ，从而可以建设包括螺钉、螺母、垫片的紧固图块，，，，， ，进入建设包括机架、支架和紧固件等图块。。。 。 。。。需要注重的是块不可嵌套参照自身的块。。。 。 。。。
建设如图1所示的图块。。。 。 。。。�？ ？？？梢越芴褰峁雇伎醋鲇芍毕咦槌傻耐伎楹陀稍沧槌傻耐伎榈那短�，，，，， ，详细制作办法如下。。。 。 。。。

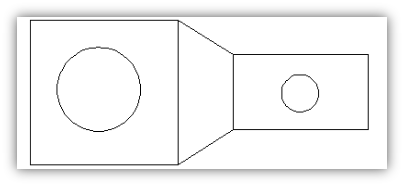

图1（嵌套总体结构图）
1.翻开中望CAD软件，，，，， ，新建一个图形文件工具。。。 。 。。。
2.在下令行输入LINE下令，，，，， ，建设直线结构，，，，， ，如图2
3.在下令行中输入CIRCLE下令，，，，， ，建设两个圆，，，，， ，如图3
4.在下令行中输入BLOCK下令，，，，， ，选中图形文件中的所有直线，，，，， ，建设为LINE图块。。。 。 。。。
5.在下令行中输入BLOCK下令，，，，， ，选中图形文件中的所有圆，，，，， ，建设为CIRCLE图块。。。 。 。。。
6.在下令行中输入BLOCK下令，，，，， ，使用“快速选择”对话框，，，，， ，选中所有的块参照，，，，， ，建设为TOTAL图块。。。 。 。。。�？ ？？？稍谙铝钚兄惺淙隝NSERT下令，，，，， ，即可插入图块。。。 。 。。。这样就完成了块的嵌套。。。 。 。。。

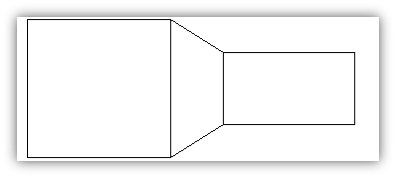

图2（直线组成的图块）

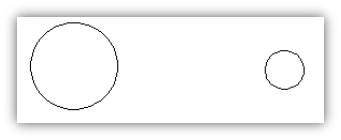

图3（两个圆组成的图块）
