CAD丈量点怎么画
MEASURE下令在图形工具上按指定的距离安排点工具（POINT工具），，，，，这些点可用“NOD”举行捕获。。。。。。。关于差别类型的图形元素，，，，，丈量距离的起始点是差别的。。。。。。。若是线段或非闭合的多段线，，，，，起点是离选择点最近的端点。。。。。。。若是闭合多段线，，，，，起点是多段线的起点。。。。。。。若是是圆，，，，，则以捕获角度的偏向线与圆的交点为起点最先丈量，，，，，捕获角度可在【草图设置】对话框的【捕获及栅格】选项卡中设定。。。。。。。
下令启动要领
菜单下令：【绘图】>【点】>【定距中分】
下令：MEASURE或简写ME
【实战】
输入下令行提醒如下：
下令:_measure

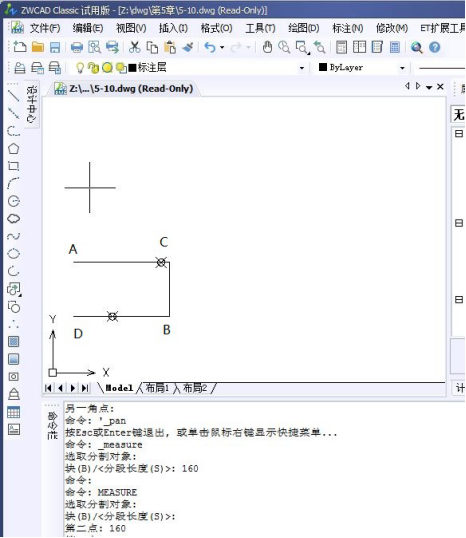

选摘要定距中分工具：//在A端周围选择工具，，，，，如图1
指定线段长度或[块（B）]：160//输入丈量长度
下令:MEASURE//重复下令
选摘要定距中分工具：//在B端处选择工具
指定线段长度或[块（B）]：160//输入丈量长度
图1
