CAD直纹网格怎么使用
直纹网格下令用于在两条直线或曲线之间建设一个体现直纹曲面的多边形网格。。。。。。。
直纹网格下令启动要领如下：
菜单栏：【绘图】>【曲面】>【直纹曲面】
下令名：RULESURF
启动下令后，，，，，，，，下令行显示：
下令: _rulesurf
选择界说直纹面第一端点的工具: （指定第一条曲线）
选择界说另一端点的工具: （指定第二条曲线）
在下令中选择的曲线可以是直线、圆、圆弧、样条曲线、多段线等工具。。。。。。。若是选择的一条曲线是关闭的，，，，，，，，另一条曲线也必需是关闭的或是一个点； ；；；；反之，，，，，，，，选择的两条曲线也必需是非关闭的。。。。。。。

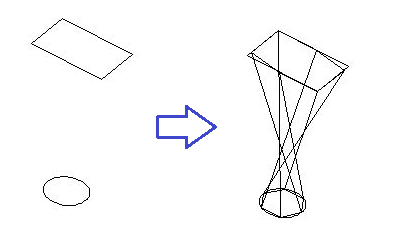

（1）若选择的曲线是关闭的，，，，，，，，当曲线为圆时，，，，，，，，直纹曲面将从零度象限点最先绘制； ；；；；当曲面为多段线时，，，，，，，，直纹曲面将从最后一个端点最先绘制，，，，，，，，如图1
图1

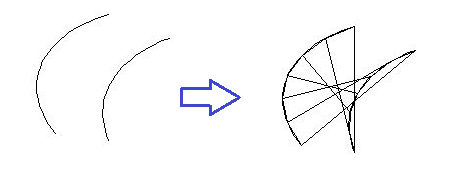

（2）若选择的曲线是未关闭的，，，，，，，，直纹曲面将从离拾取点最近的曲线端点最先绘制。。。。。。。选择的拾取点差别，，，，，，，，选择的拾取点位置差别，，，，，，，，获得的曲面也差别的，，，，，，，，如图2。。。。。。。A,B两点划分是为两曲线的拾取点。。。。。。。
图2
