CAD旋转面怎么用
用户通过旋转实体的外貌就可以改变面的倾斜角度，，，，，，，，或者将一些结构特征（如孔，，，，，，，，槽等）旋转到新的方位。。。。。在旋转面时，，，，，，，，用户可以通过拾取两点，，，，，，，，选择某条直线或设定旋转轴平行于坐标轴等要领来指定旋转轴，，，，，，，，另外，，，，，，，，应注重确定旋转轴的正偏向。。。。。
【实战】旋转面
下令：_solidedit
输入一个实体编辑选项: 面(F)/边(E)/体(B)/放弃(U)/<退出(X)>: _f
输入面编辑选项: 拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/着色(L)/放弃(U)/<退出(X)>: _r
选择面或 [删除(R)/吊销(U)]: 找到1个面。。。。。
选择面或 [删除(R)/吊销(U)/选择所有(A)]:
指定基点:
指定轴上的另一点:
指定旋转角度: -10

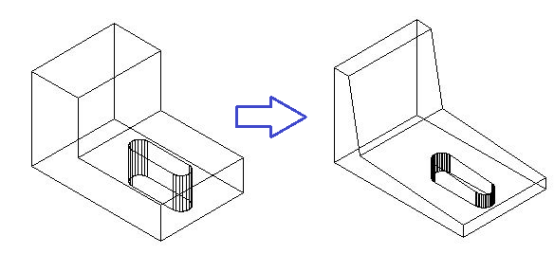

效果如下图所示
【提醒】选摘要旋转的实体外貌后，，，，，，，，会提醒“指定轴点或[经由工具的轴（A）/视图（V）/X周（X）/Y轴（Y）/Z轴（Z）<两点>]”，，，，，，，，各选项的功效如下。。。。。
两点：指定两点来确定旋转轴，，，，，，，，轴的正偏向由第一个选择点指向第二个选择点。。。。。
经由工具的轴：通过图形工具来界说旋转轴。。。。。若选择直线，，，，，，，，则所选直线即是旋转轴。。。。。若选择圆或圆�。。。。。�，，，，，，则旋转轴通过圆心且笔直于圆或圆弧所在的平面。。。。。
视图：旋转轴笔直于目今视图，，，，，，，，并通过拾取点。。。。。
X轴、Y轴、Z轴：旋转轴平行于x、y、z轴，，，，，，，，并通过拾取点。。。。。旋转轴的正偏向与坐标轴的正偏向一致。。。。。
指定旋转角度：输入正或负的旋转角，，，，，，，，旋转角的正偏向由右手螺旋规则确定。。。。。
参照：该选项允许用户指定旋转的起始参考角和终止参考角，，，，，，，，这两个角度的差值就是现实的旋转角，，，，，，，，此选项经常用来使外貌从目今的位置旋转到另一指定的方位
