CAD环形阵列填充角度
环形阵列通过指定圆心或基准点来建设环形阵列。。。 。 。 。。。系统将以指定的圆心或基准点来复制选定的工具，，，，，，，建设环形阵列。。。 。 。 。。。
要领：
【菜单项】: 修改 > 阵列
【下令行】： ARRAY
对环形阵列设置填充角度，，，，，，，先要选定工具，，，，，，，指定新的基准点作为环形阵列的中心。。。 。 。 。。。再指定阵列项数目，，，，，，，则只需要指定阵列角度或选项间角度中的一个。。。 。 。 。。。若选择按 ENTER 键确定选项间角度，，，，，，，则必需同时指定阵列角度和选项间角度。。。 。 。 。。。下令行提醒如下：
阵列角度 (+ 表逆时针, - 表顺时针 <360>: 输入角度值，，，，，，，或按 ENTER 键指定目今默认的角度值
选项间角度: （输入你想要环形阵列填充的角度）
围绕阵列旋转工具? 否(N)/<是(Y)>: 输入 N 或 Y，，，，，，，或按 ENTER 键

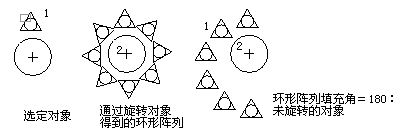

【填充角度】
设置第一个工具和最后一个工具之间的包括角度。。。 。 。 。。。正值指定逆时针旋转。。。 。 。 。。。负值指定顺时针旋转。。。 。 。 。。。默认值为 360。。。 。 。 。。。但这个角度值不允许为 0。。。 。 。 。。。除了可直接输入角度值外，，，，，，，还可以通过该文本框后面的拾取按钮暂时关闭“阵列”对话框，，，，，，，在绘图区域指定包括的角度。。。 。 。 。。。
【项目间角度】
设置阵列工具的基点之间的包括角和阵列的中心。。。 。 。 。。。该角度值必需为正。。。 。 。 。。。默认偏向值为 90。。。 。 。 。。。除了可直接输入角度值外，，，，，，，还可以通过该文本框后面的拾取按钮暂时关闭“阵列”对话框，，，，，，，在绘图区域指定项目间的角度。。。 。 。 。。。
