我们在拿到一些别人给23411永利设计图纸的时间，，，，，有一些图纸是会带着坐标关系的，，，，，有些就没有。。。。。若是这时间我们想要看这个图纸放在丈量放线，，，，，设定其定位的时间，，，，，怎么操作呢？？？？？？
我们这次来讲讲AL的下令自动转换法

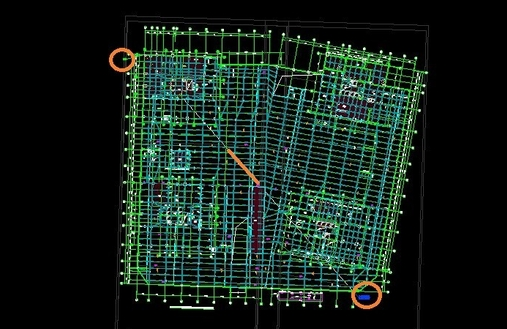

1.我们先翻开需要转换的图纸，，，，，我们随意翻开一张图纸为例子，，，，，我们可以看到下图的图纸间的一点点的坐标是差别的，，，，，由于他们并没有位置关系，，，，，导致下面的效果。。。。。
2.然后我们在图纸上标出我们需要转换的坐标，，，，，最好就是对角线，，，，，这样较量利便，，，，，我们在这里选的是1-S交1轴（51014.990,61469.448），，，，，另外一个点是1-18交1-A轴（50893.566,61576.840），，，，，这两个点。。。。。
3. 我们在图纸上画出这两个点，，，，，并且画出两个点相交的直线，，，，，并且标注23411永利坐标，，，，，左侧那根直线就是我画的对角线，，，，，可能23411永利图纸太大，，，，，看不出来，，，，，主要的 是23411永利操作办法。。。。。
4.我们在下令行中输入【AL】下令，，，，，然后选择23411永利工具，，，，，回车后，，，，，选择第一个源点，，，，，作甚源点，，，，，就是起点的意思，，，，，然后是第一个目的点，，，，，作甚目的点，，，，，就是我们需要移动到的位置。。。。。 我们需要逐一确定。。。。。

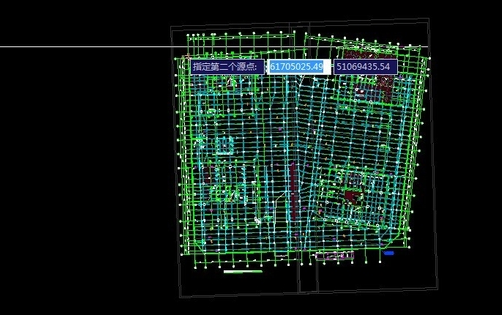

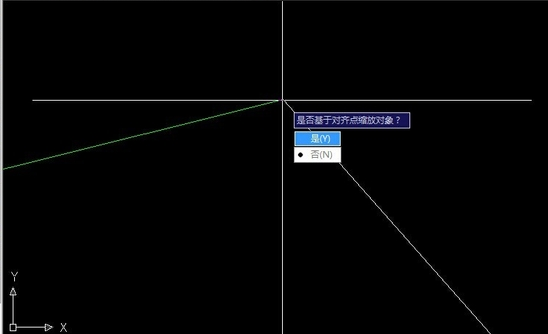

5.我们选择第二个源点，，，，，然后是目的点，，，，，回车后，，，，，我们就会弹出对话框，，，，，点击确定【是】，，，，，然后回车。。。。。

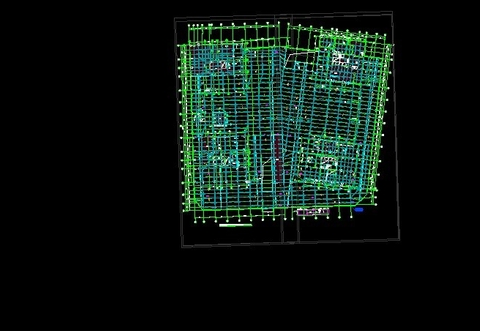

6.我们选择【是】之后，，，，，确定即可，，，，，我们就可以发明之前的图纸都偏移到我们制订的点上了。。。。。
7.最后我们就需要删除我们绘制的辅助线，，，，，让23411永利图纸越发精练，，，，，现在我们可以恣意定坐标，，，，，找关系了，，，，，23411永利转换就完成了。。。。。
温馨提醒
切记，，，，，CAD的XY轴是正的，，，，，而我们修建（好比定位放线）所用的为反的，，，，，意味着你输入坐标的时间一定要先输入Y值，，，，，再输入X值。。。。。
CAD和修建图纸之间有一个1000倍关系的，，，，，输入坐标的时间要扩大1000倍输入。。。。。
