CAD绘制机械零件图时常要对零件举行外貌手艺要求标注，， ，， ，，下面就分享一下带属性的外貌粗糙度块的建设与应用：
一、带属性的粗糙度块
外貌粗糙度在零件差别位置往往有差别的值，， ，， ，，为使一个块能适用多种粗糙度值标注，， ，， ，，可将粗糙度值界说为块属性，， ，， ，，插入块时通过改变属性值，， ，， ，，起到一块多用的目的。 。。 。。 。。
1．绘制图形

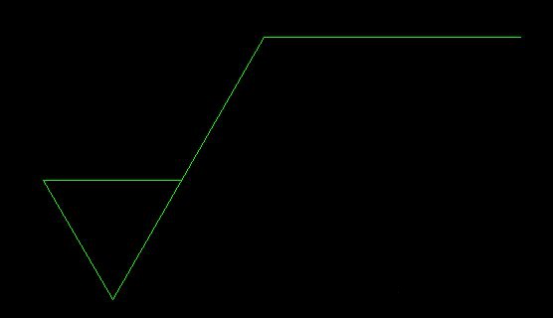

（1）在“粗糙度”层绘制粗糙度符号，， ，， ，，其中三角形为等边三角形。 。。 。。 。。
（2）在界说点层按右图尺寸绘制两个属性定位十字标记，， ，， ，，十字标记线段长度均为1，， ，， ，，起点在水平边的中点。 。。 。。 。。
2．界说属性

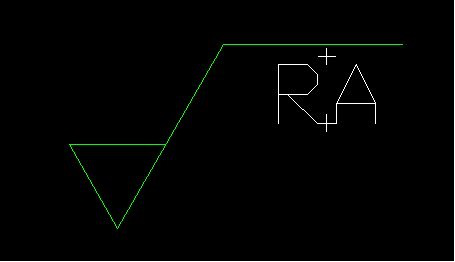

仍将“粗糙度”层设为目今层，， ，， ，，单击“绘图\块\界说属性”，， ，， ，，翻开属性界说对话框，， ，， ，，在对话框的“标记”栏填入RA，， ，， ，，在“提醒栏”输入“粗糙度”，， ，， ，，在“值”栏输入Ra1.6，， ，， ，，“对正”选择“中心”，， ，， ，，“文字样式”选择“Standard”，， ，， ，，“高度”改为3.5，， ，， ，，单击“确定”按钮，， ，， ，，在“指定起点”提醒下，， ，， ，，单击右图所示“属性插入点”，， ，， ，，即泛起图示块属性标记“RA”。 。。 。。 。。
建设为块（自力块）在下令状态输入wblock下令或快捷键W，， ，， ，，翻开“写块”对话框，， ，， ，，在对话框中将图形及属性制作成自力块。 。。 。。 。。
（1）对话框中“基点”是指插入块时的基准点，， ，， ，，用“拾取点”的方法选择粗糙度符号中三角形的最低点。 。。 。。 。。
（2）“选择工具”时，， ，， ，，应所有选中图形，， ，， ，，包括属性标记“RA”及两个十字定位标记。 。。 。。 。。
（3）在“文件名和路径”栏，， ，， ，，单击右边按扭，， ，， ，，选择块文件生涯的文件夹，， ，， ，，指定块文件名为“新块”，， ，， ，，单击“确定”，， ，， ，，完成建设。 。。 。。 。。
二、带属性的粗糙度块的应用

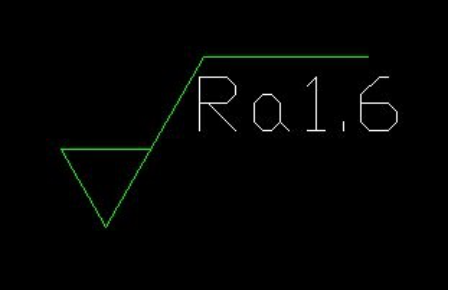

点"插入"--"块",选择适才建设的块文件举行插入，， ，， ，，输入值粗糙度值。 。。 。。 。。
CAD中带属性的外貌粗糙度块的建设与应用。 。。 。。 。。
