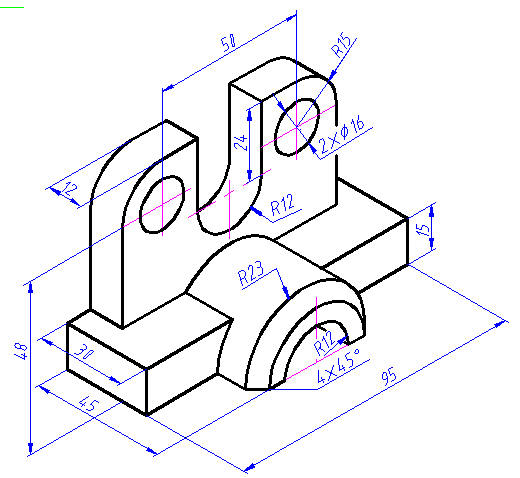

许多设计师在绘制三视图的历程中都会在图纸的下方绘制一个立体图形，，，，，，这样能很直观的体现出图形的形状和结构，，，，，，而在CAD中除了绘制三维图形表达外，，，，，，尚有一个要领就是用等轴测投影所绘制的二维图形来表达出立体的视觉效果。 。。。。。。。下面我就为各人先容一下绘制等轴测图的一些基本设置和绘图的注重事项。 。。。。。。。
一、绘制等轴测图形的基本设置
要直接绘制二维等轴侧图，，，，，，需要充分使用栅格的栅格捕获。 。。。。。。。首先要将栅格的捕获类型设置为等轴侧捕获，，，，，，若是绘制图形尺寸都是较量整的数，，，，，，可以翻开栅格捕获。 。。。。。。。
等轴侧捕获的设置要领如下：

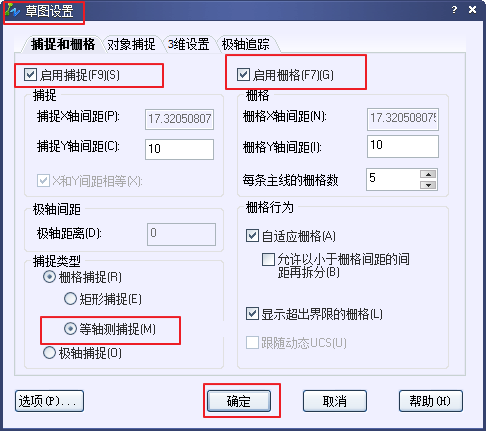

在栅格或栅格捕获按钮上右键，，，，，，点“设置”，，，，，，在草图设置对话框的“捕获类型”中点选“等轴侧捕获”即可，，，，，，如下图所示。 。。。。。。。
二、视图的切换

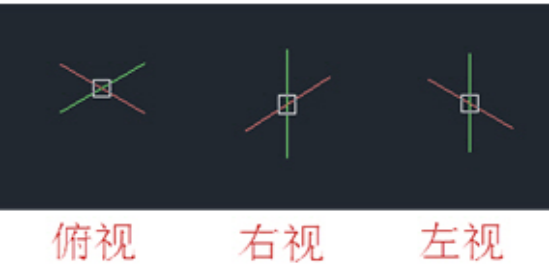

在绘制二维轴测图的历程中，，，，，，需要绘制三维模子的差别侧面，，，，，，需要在差别的视图间举行切换。 。。。。。。。系统为我们提供了“俯视”“左视”“右视”三个视图,按“F5”可在视图间快速切换。 。。。。。。。各人要注重在差别视图中坐标的转变，，，，，，由于坐标显示的是目今视图中的正交形态。 。。。。。。。
注：二维轴测图中，，，，，，差别视图的正交模式是在30°、90°、150°三个角度中相互转换的。 。。。。。。。
三、绘图注重事项

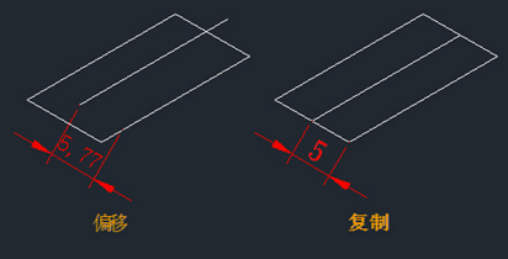

在绘制二维轴测图时偏移和镜像下令虽可以使用，，，，，，但有时纷歧定能抵达需要的效果，，，，，，因此需要用复制（CO）下令来抵达偏移或者镜像的效果。 。。。。。。。以偏移下令为例，，，，，，各人可以看一下偏移和复制效果比照。 。。。。。。。
同样是将底边向上偏移5，，，，，，而复制后的效果才是我们想要的。 。。。。。。。
四、长方体的绘制
在二维轴测图中，，，，，，不可用矩形下令绘制长方形，，，，，，而是直接使用直线(L)来绘制长方形。 。。。。。。。下面我们通过一个实例来直观相识一下怎样绘制一个长方体。 。。。。。。。例如我们要绘制一个长20，，，，，，宽10，，，，，，高30的一个长方体。 。。。。。。。
详细操作如下：

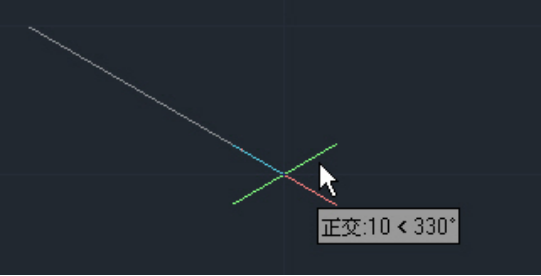

（1）按F5切换到俯视，，，，，，按F8翻开正交模式，，，，，，激活直线下令，，，，，，先确定直线第一点，，，，，，然后斜向下拖动光标，，，，，，软件会提醒角度和长度，，，，，，可以在提醒长度为10单击也可以直接输入10来绘制长方体的宽，，，，，，如下图所示。 。。。。。。。

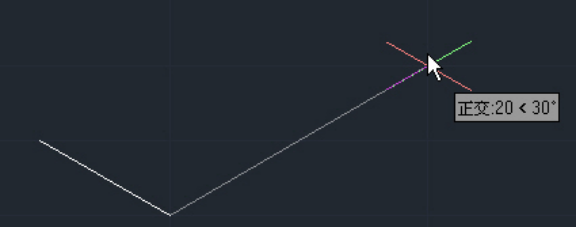

（2）然后向斜上方拖动，，，，，，绘制长方体的20长，，，，，，如下图所示。 。。。。。。。

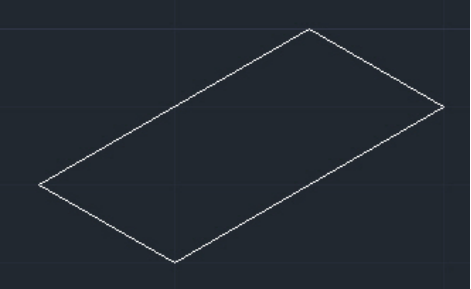

（3）继续绘制右侧的宽后输入C，，，，，，关闭矩形，，，，，，完生长方体顶面的绘制，，，，，，如下图所示。 。。。。。。。

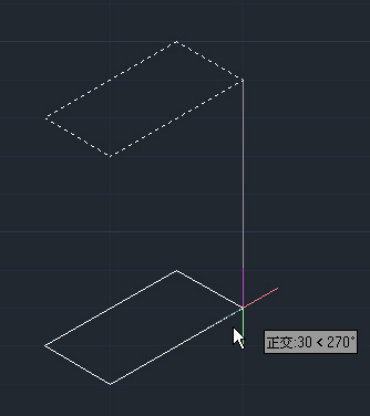

（4）按F5切换到右视，，，，，，执行复制（CO）下令，，，，，，选中绘制好的长方形，，，，，，指定基点，，，，，，将图形向下复制30个单位。 。。。。。。。

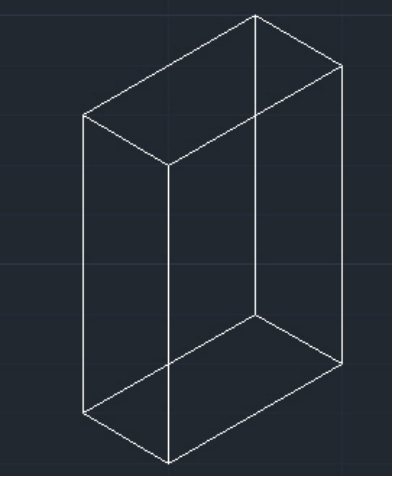

（5）执行直线(L)下令，，，，，，将长方形的四个角点依次毗连，，，，，，长方体就绘制完成了，，，，，，如下图所示。 。。。。。。。
四、圆柱体的绘制
五、轴侧图中的圆并不是规则的椭圆，，，，，，但CAD的椭圆专门为绘制等轴侧图设置了选项：等轴侧圆（I），，，，，，使用这个选项就可以轻松地绘制在各正交平面上的圆，，，，，，圆柱体的绘制就很是简朴了。 。。。。。。。下面我们绘制一个一个半径为50，，，，，，高为100的圆柱体。 。。。。。。。操作办法如下：
（1）按F5切换到俯视。 。。。。。。。

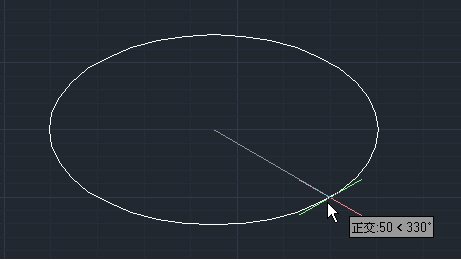

（2）执行椭圆（EL）下令，，，，，，输入I，，，，，，回车，，，，，，绘制等轴侧圆。 。。。。。。。在图中指定圆心，，，，，，输入半径50，，，，，，如下图所示。 。。。。。。。

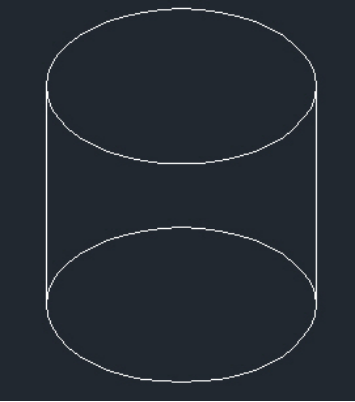

（3）剩下的事情就简朴了，，，，，，按F5切换到右视，，，，，，向下距离100个单位复制一个圆。 。。。。。。。用直线捕获毗连的象限点，，，，，，如下图所示。 。。。。。。。
完成了上面两个训练后，，，，，，再试试用F5切换差别视图绘制直线和椭圆，，，，，，这样就掌握了使用栅格和等轴侧捕获来绘制二维轴侧图的基本技巧，，，，，，你可以实验绘制一些稍微重大的轴侧图了。 。。。。。。。
若是模子较量重大，，，，，，尤其是当模子中有差别角度的弧面、曲面，，，，，，圆柱体、球体等相交的时间，，，，，，想用二维直接绘制出准确的轴侧图比直接建设三维模子更难题。 。。。。。。。CAD提供了多种直接将三维模子转换为二维投影图的要领，，，，，，例如在模子空间可以用FLATTEN\FLATSHOT，，，，，，在结构空间可以用SOLPROF\SOLVIEW\SOLDRAW。 。。。。。。。
