CAD能够完成平面的绘图要求外，，，，，同时还可以快速高效的建设简朴三维模子，，，，，应用规模好比：现代板式家具、五金。。。。。。。 。
我们这回来看看怎样使用23411永利CAD去绘制一个配件的三维模子图，，，，， 详细的操作我们照旧要参考下图的办法。。。。。。。 。

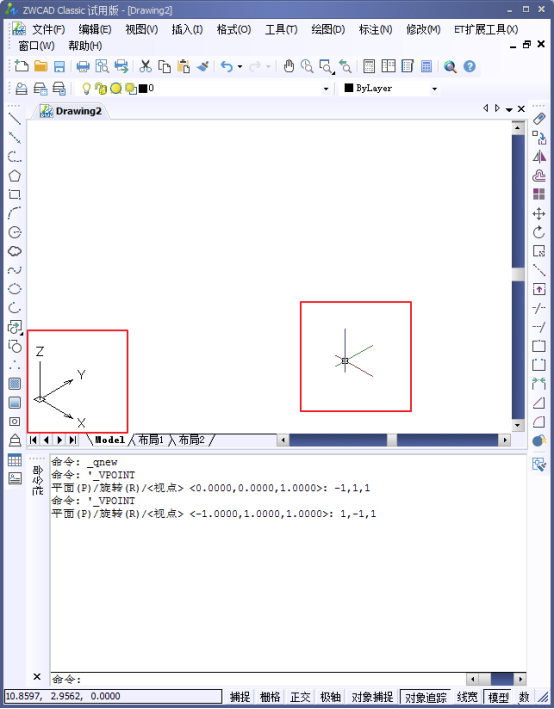

我们先把正常的二维视图切换到三维视图，，，，，
我们在三维建模的时间，，，，，最常使用的工具有：建模，，，，，实体编辑，，，，，视觉样式，，，，，视图，，，，，UCS（改变坐标系）。。。。。。。 。
建模思绪1–拉伸
在平面上画出模子的剖面视图，，，，，使用面域工具，，，，，将关闭的线段建设成平面，，，，，通过拉伸工具，，，，，将平面拉伸为三维模子。。。。。。。 。 “面域”快捷键：REG ;“拉伸”快捷键：ext

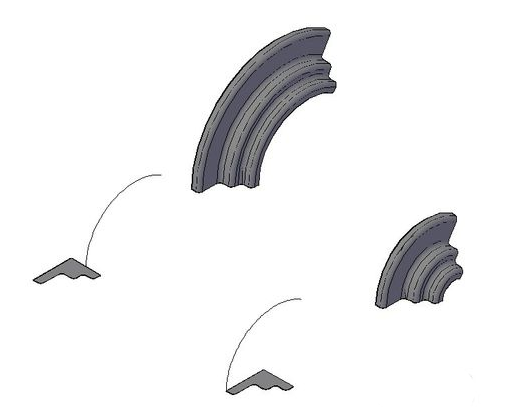

不但可以直线拉伸，，，，，还可以画出路径，，，，，沿路径拉伸。。。。。。。 。操作要领：下令栏输入ext–选择剖面–空格–输入P(即沿路径拉伸）–选择路径线段–完成

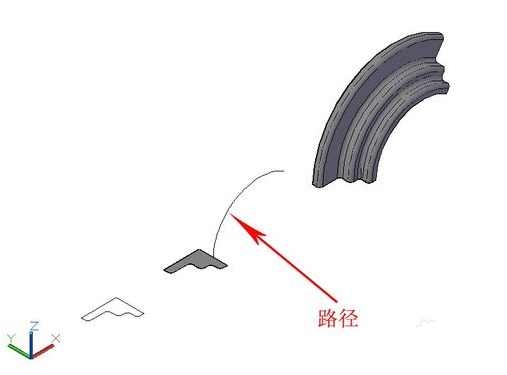

注重：沿路径拉伸时，，，，，路径放的位置纷歧样，，，，，拉伸出的模子也纷歧样，，，，，建模时需要思绪清晰，，，，，路径是放哪个位置。。。。。。。 。
建模思绪2–旋转

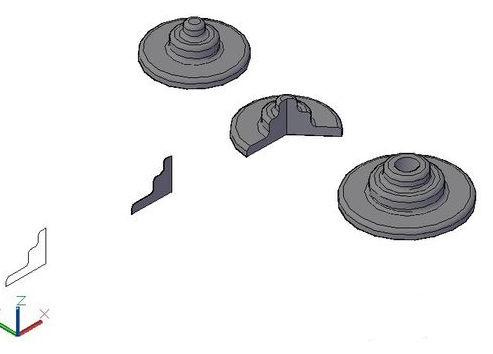

画剖面的一半，，，，，通过沿“中心线”旋转建设模子，，，，，可以旋转0~360度，，，，，中心线差别，，，，，旋转出的模子也差别。。。。。。。 。旋转的快捷键是：rev
注重：这里的旋转是实体编辑中的旋转，，，，，和旋转RO是两个下令。。。。。。。 。
建模思绪3–布尔运算

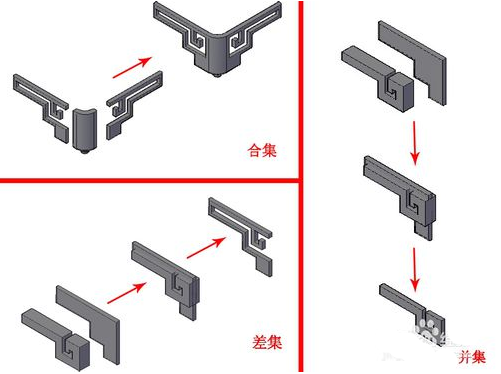

关于重大的模子，，，，，往往需要使用布尔运算，，，，，合集、并集、差集，，，，，布尔运算在各个建模软件中的使用要领都是相同的
合集快捷键：uni
并集快捷键：in
差集快捷键：su
工具汇总
所有的快捷图标都集中在“建模”工具栏上
