CAD是应用最普遍的盘算机辅助设计软件之一，，，，，学会CAD中心线怎么画是必不可少的，，，，，下面小编来教各人怎么做。。。。。。 。。

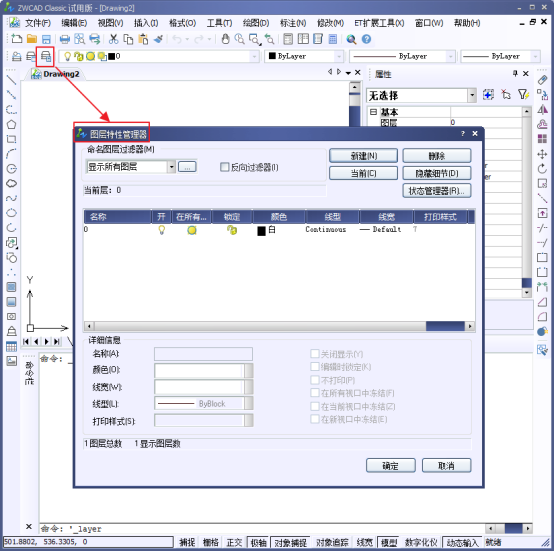

1.CAD中心线一样平常为点划线，，，，，画法很简朴，，，，，我们先来设置线型。。。。。。 。。首先翻开cad，，，，，点击计入图层特征治理器

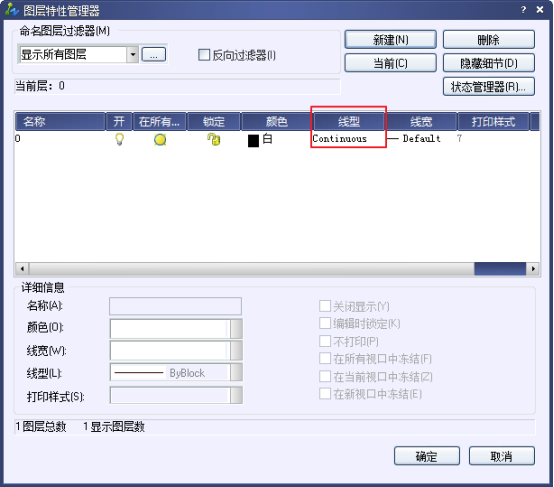

2.在图层特征治理器中点击线型举行设置。。。。。。 。。

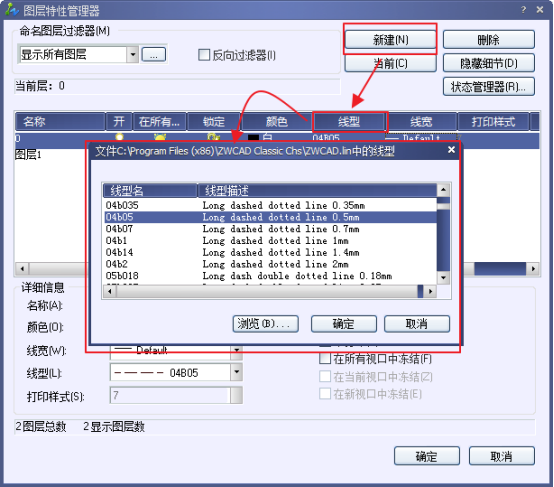

3.我们点击【新建】，，，，，选择合适的中心线然后确定。。。。。。 。。

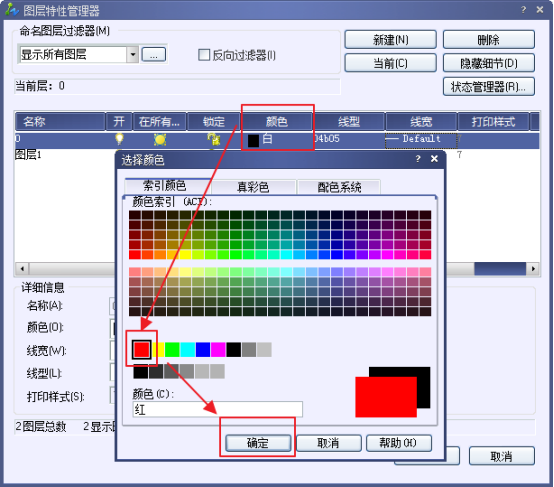

4.在图层中点击颜色举行设置，，，，，选择红色后确定。。。。。。 。。

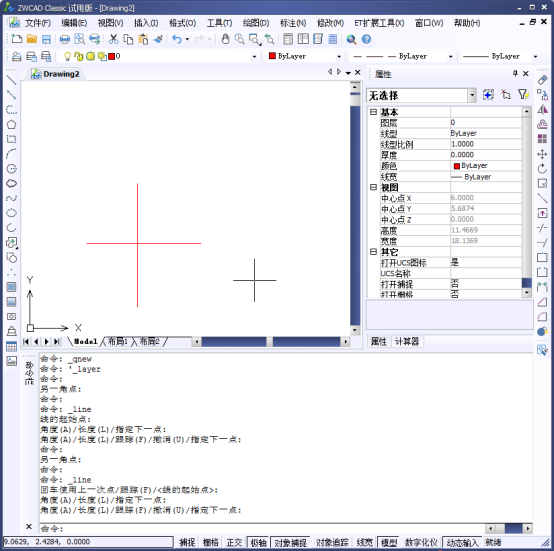

5. 此时用直线工具画出中心线，，，，，可是有时你会希奇的发明画出来的线并不是点划线，，，，，着实这是由于 线型比例因子过小。。。。。。 。。

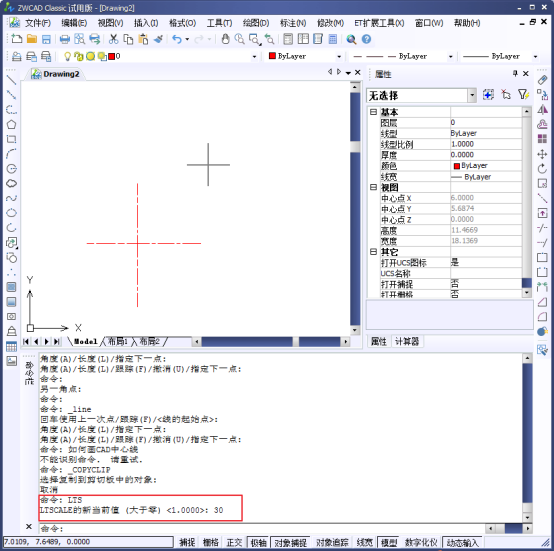

6. 输入“lts”然后按回车键确定，，，，，这里小编输入线型比例因子为30，，，，，按回车确定（若是不对适可以重新设置）。。。。。。 。。
以上。。。。。。 。。
