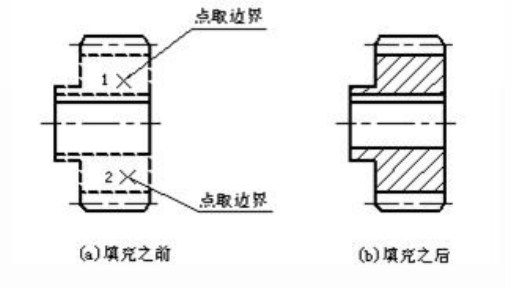

绘制下图所示图形中的剖面线。。。。。。 。。
【办法】：
1、输入下令；；；；；；
2、在工具拦亓击BHATCH下令图标 ，，，，，，，，弹出“界线图案填充”对话框；；；；；；
3、选择剖面线类型；；；；；；
4、在图案类型区 ，，，，，，，，先在下拉列表中选择“预界说” ，，，，，，，，再单击“图案”下拉列表后面的按钮 ，，，，，，，，在弹出的“填充图案调色板”对话框中选择“ANSI31”剖面线 ，，，，，，，，然后单击“确定”按钮返回到“界线图案填充”对话框；；；；；；
5、设置剖面线缩放比例和角度；；；；；；
6、在“界线图案填充”对话框中设“比例”为“15” ，，，，，，，，角度为“0”；；；；；；
7、设置剖面线界线；；；；；；
8、单击“拾取点”按钮 ，，，，，，，，返回图纸 ，，，，，，，，在图7.11所示“1”、“2”两区域内各点取一点 ，，，，，，，，点选后剖面线界线呈虚像显示 ，，，，，，，，然后按回车键或使用右键菜单返回“界线图案填充”对话框。。。。。。 。。
预览设置效果；；；；；；
9、单击“预览”按钮 ，，，，，，，，返回图纸 ，，，，，，，，显示绘制剖面线效果。。。。。。 。。预览后按回车键或使用右键菜单返回“界线图案填充”对话框。。。。。。 。。如剖面线间距值不对适 ，，，，，，，，可修改“比例”值 ，，，，，，，，如界线参数不对适 ，，，，，，，，可单击“高级”标签举行修改 ，，，，，，，，修改后再预览 ，，，，，，，，直至知足；；；；；；
10、绘出剖面线。。。。。。 。。预览效果知足后 ，，，，，，，，单击“确定”按钮将竣事该下令 ，，，，，，，，绘出剖面线。。。。。。 。。
