关于比例

比例的问题网上说的多了，，，，，，，，却是越说越糊涂，，，，，，，，但不说还不可，，，，，，，，那就简朴点，，，，，，，，重在体会与意会。。。。。。。。

1、若是你用结构出图，，，，，，，，基本上不必体贴比例的问题。。。。。。。。意思是说，，，，，，，，你可以知其然而不知以是然。。。。。。。。以是，，，，，，，，强烈推荐使用结构出图。。。。。。。。

2、若是你用模子空间出图，，，，，，，，则不得不思量比例换算，，，，，，，，你不但要知其然并且要知其以是然。。。。。。。。

3、全局比例：全局比例是一个显示比例，，，，，，，，即是打印比例，，，，，，，，即与工具的现实尺寸值无关。。。。。。。。

4、丈量比例：丈量比例是一个缩放比例，，，，，，，，与工具的现实尺寸值有关。。。。。。。。在模子空间中出图，，，，，，，，当缩放图形时要用到丈量比例，，，，，，，，在结构中出图，，，，，，，，丈量比例始终即是1，，，，，，，，亦即不思量丈量比例的保存。。。。。。。。

5、打印比例：模子空间的打印比例即是全局比例，，，，，，，，结构的打印比例始终即是1：1。。。。。。。。

6、视口比例：工具在图纸空间中的巨细相关于模子空间中的巨细的缩放比例，，，，，，，，因图纸巨细、视口数目而定。。。。。。。。

7、填充比例：不知道说什么，，，，，，，，逐步试吧。。。。。。。。

8、线形比例：只针对虚线、点划线的显示，，，，，，，，对实线不起作用（似乎是空话）。。。。。。。。

注：显示比例的意思是只影响标注的数字与图形自己的相比照例，，，，，，，，不影响详细的数字的大�。。。。。。。。�，，，，缩放比例正相反，，，，，，，，不影响标注的数字与图形自己的相比照例，，，，，，，，只影响详细的数字的巨细。。。。。。。。

参考贴图：


结构（图纸空间）和模子空间

1、图纸空间和模子空间

图纸空间和模子空间一样都是一种载体，，，，，，，，模子空间承载几何工具组成的图形，，，，，，，，图纸空间承载视图、标注、注释以及图框，，，，，，，，还包括页面设置。。。。。。。。

2、结构和图纸空间

视图、标注和注释以及页面设置在图纸空间里调解、安排的历程称为结构，，，，，，，，同时结构也指这种调解、安排的效果。。。。。。。。

注：

以上仅是我的一点明确，，，，，，，，注重对结构（图纸空间）和模子空间看法的感性熟悉，，，，，，，，仅此罢了，，，，，，，，其他的就没说的了。。。。。。。。


关于图框及页面设置

1、先按图纸的现实巨细画好图框

注：

例如A3的图纸巨细为420*297mm，，，，，，，，就按这个尺寸画好，，，，，，，，同理A2图纸巨细为594*420mm，，，，，，，，也按这个尺寸画好。。。。。。。。式样各个公司、单位都有自己的标准名堂，，，，，，，，比葫芦画瓢就可以了，，，，，，，，若是别人的不错借用一个加工一下也无妨。。。。。。。。

图框中的文字字高按现实大�。。。。。。。。�，，，，3.5 mm就按3.5 mm，，，，，，，，2.5 mm就按2.5 mm。。。。。。。。

注重不需要缩放图框。。。。。。。。

另外，，，，，，，，建议在模子空间中绘制，，，，，，，，并使用外部参照下令引用到结构中，，，，，，，，利益逐步体会吧。。。。。。。。

2、在结构中插入图框

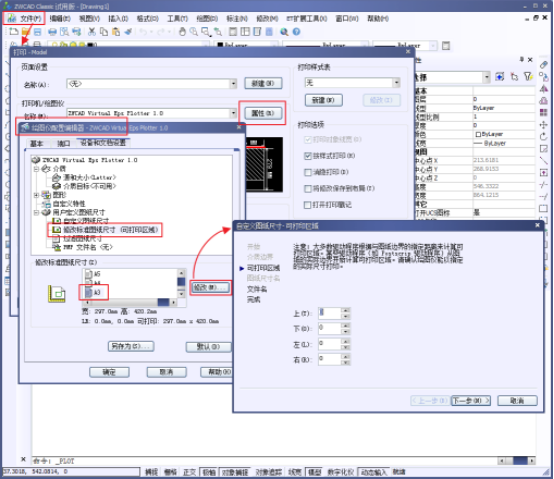

用“Insert” 下令插入，，，，，，，，插入点位于“0，，，，，，，，0，，，，，，，，0”，，，，，，，，用“Pagesetup” 下令翻开页面设置，，，，，，，，选择打印机，，，，，，，，点“特征”后选择“修改标准图纸尺寸（可打印区域）”，，，，，，，，再选择纸张，，，，，，，，把上下左右边距全改为0，，，，，，，，生涯退出。。。。。。。。

见下图：

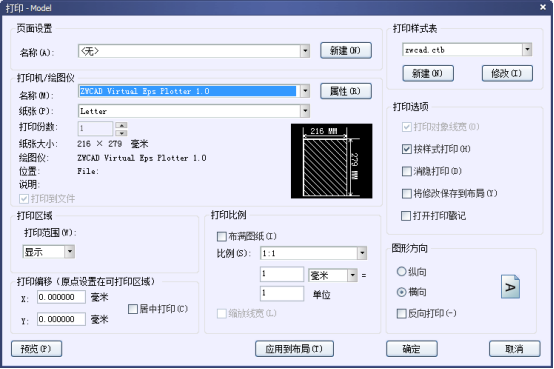

这是页面设置好后的界面：




注：

我这里的图框插入没有作成块，，，，，，，，由于是属于一个文件一张图纸的情形，，，，，，，，作成块基础没用，，，，，，，，横竖若是要修改图框中文字的话总要编辑一次，，，，，，，，是不是块都无所谓，，，，，，，，若是做成也块的话编辑时挪用的是“在位编辑”下令，，，，，，，，反而不如直接编辑来得利便。。。。。。。。

设好的结构里没有视口，，，，，，，，用的时间再建，，，，，，，，很无邪。。。。。。。。

另外，，，，，，，，若是你没有打印机，，，，，，，，就随便找一个打印机驱动程序装上去，，，，，，，，到打印时再替换，，，，，，，，没关系的。。。。。。。。

你还可以预先把你可能用到的几种打印机都按上面的设置历程举行设置，，，，，，，，存成差别的.pc3文件，，，，，，，，在打印时按需选择。。。。。。。。


使用结构出图

办法：

1、首先在模子空间里绘制图形

举例图形，，，，，，，，已经所有画好了，，，，，，，，现实上不必云云，，，，，，，，后面有说明。。。。。。。。

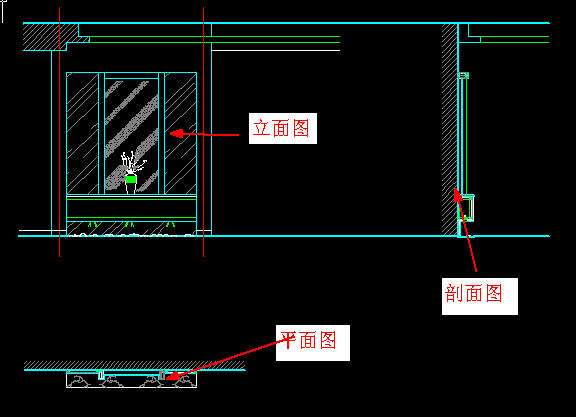

这是模子空间里的图形：




2、切换到图纸空间?

（别问我怎猛迫椿�。。。。。。。。�

这里要说明一下，，，，，，，，首先你自己要确定幸亏一个结构中放几个图形，，，，，，，，这里我妄想放三个主图形，，，，，，，，两个是大样图，，，，，，，，主图在什么位置，，，，，，，，大样图在什么位置，，，，，，，，以及它们或许的区域，，，，，，，，要做到胸有定见，，，，，，，，同时要思量文字、尺寸标注及符号的位置。。。。。。。。

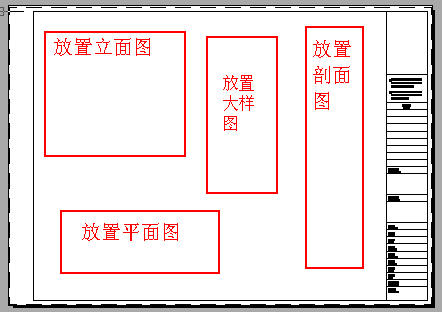

这是妄想好的区域：




3、用“Mview”下令建视口

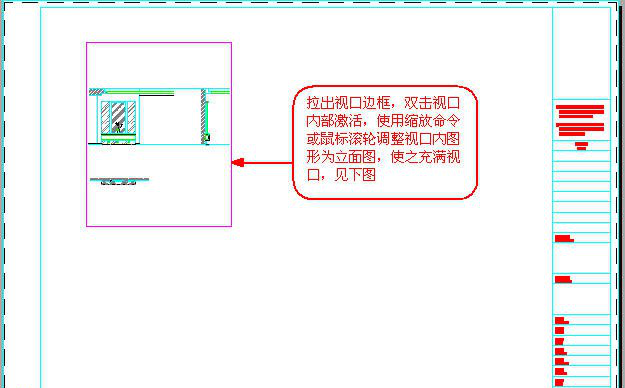

先建主图——立面图的视口，，，，，，，，拉出视口边框，，，，，，，，双击视口内部激活，，，，，，，，使用缩放下令或鼠标滚轮调解视口内图形为立面图，，，，，，，，使之充满视口，，，，，，，，从而确定图形的巨细是我所要的（可以使用视口自己的边框来构图），，，，，，，，然后用Vpscale下令点选视口边框审查此时视口比例，，，，，，，，靠近1：X，，，，，，，，一样平常比例要取整，，，，，，，，以是我们设为1：X，，，，，，，，可以点选视口边框，，，，，，，，按Ctrl+1翻开特征工具栏，，，，，，，，在“自界说比例”中输入1：25。。。。。。。。

见下图

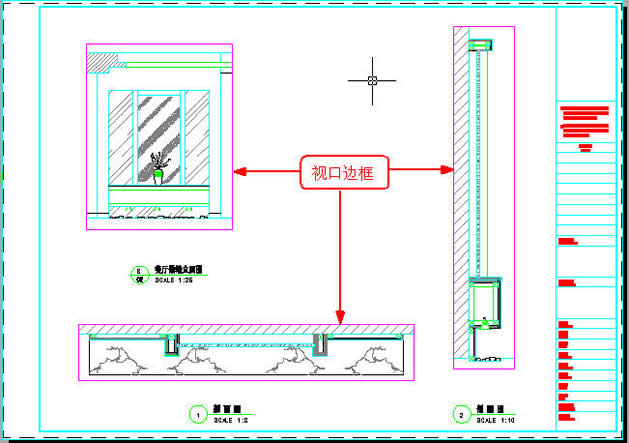

4、同样，，，，，，，，建设主图——剖面图及平面图的视口，，，，，，，，并调解各自视口内图形为响应的平面图、立面图，，，，，，，，见下图：

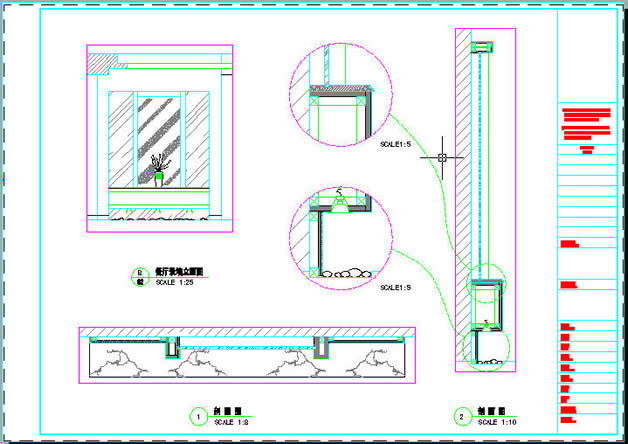

5、建大样图的视口

同理，，，，，，，，建大样图的视口，，，，，，，，按前述要领调解视口比例为1：5。。。。。。。。

大样图直接使用原剖面图天生，，，，，，，，不需要另外画出或从剖面图拷出放到一边，，，，，，，，这样修改剖面图时其效果就可以直接在大样图中反应出来。。。。。。。。

大样图的圆形视口，，，，，，，，是使用“Mview”下令中的“工具”选项将预先画出的圆转化而成的。。。。。。。。

见下图：

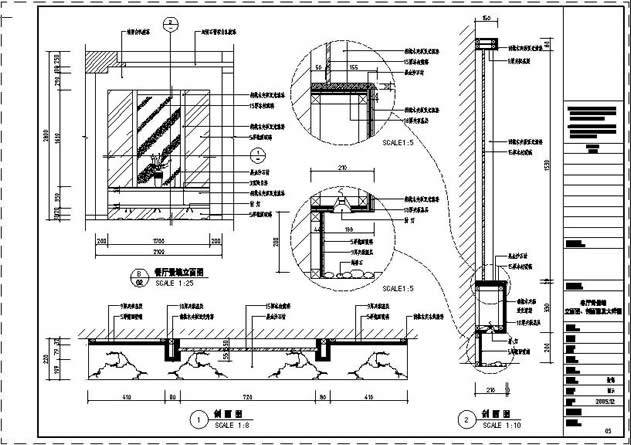

6、标注尺寸及注释，，，，，，，，添加符号等，，，，，，，，完成图纸。。。。。。。。完成的图纸见下图：




注：

首先，，，，，，，，强调一点，，，，，，，，现实操作时以上办法是相互穿插举行的，，，，，，，，也就是边绘图边建视口边调解边标注，，，，，，，，可以很随意，，，，，，，，不要太机械。。。。。。。。

建设视口遵照从主图到副图及从上到下、从左到右的原则。。。。。。。。

关于视口在结构中的大�。。。。。。。。�，，，，亦即视口边框的大�。。。。。。。。�，，，，虽然可以无邪设置，，，，，，，，想开多大就开多大，，，，，，，，但较量好的方法则是通过视口边框来构图，，，，，，，，以起到界线和限制的作用，，，，，，，，抵达恣意镌汰和拼接图形的目的，，，，，，，，在这种情形下，，，，，，，，视口边框的巨细就不可随意了，，，，，，，，要正好容纳你想要的那部分图形，，，，，，，，使不想要的图形不显示，，，，，，，，而岂论图形自己是一个整体照旧各自自力的。。。。。。。。关于这一点，，，，，，，，还可参看一下后面视口的应用一段。。。。。。。。


视口层应单独设置，，，，，，，，我这里安排在“DefPoints”图层，，，，，，，，这是CAD自带的，，，，，，，，具有不打印功效，，，，，，，，正好使用，，，，，，，，你也可以安排在任何其它的层中，，，，，，，，随便了。。。。。。。。
