一、点下令（PO）：在绘图中起辅助作用。。。。。
绘制方法:
1. 直接在绘图工具拦亓击点按纽
2. 在绘图菜单下单击点下令
3. 直接在下令中输入快捷键PO
绘图菜单 -- 点
单点S：一次只能画一个点
多点P：一次可画多个点，，，，，，，左击加点，，，，，，，ESC阻止
定命中分D：选择工具后，，，，，，，设置数目
定距中分M：选择工具后，，，，，，，指定线段长度

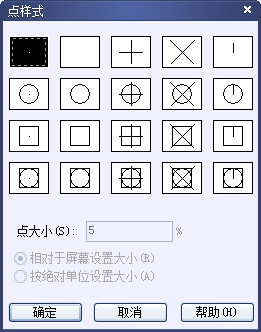

设置点的样式要领：“名堂”菜单→点样式下令
在此对话框中可以选择点的样式，，，，，，，设定点巨细。。。。。
相关于屏幕设置巨细�。。。。旱弊鲋崾保�，，，，，点巨细随屏幕区分率巨细而改变。。。。。
按相对单位设置巨细�。。。。旱憔尴覆换岣谋洹�。。。。
注：在统一图层中，，，，，，，点的样式必需是统一的，，，，，，，不可泛起差别的点。。。。。

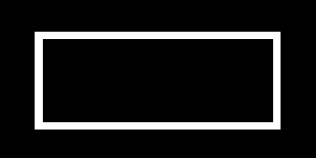

二、矩形下令（REC）
绘图下令 CAD基础教程
绘制矩形的办法
要领:在下令行内输入下令的快捷键为Rec,确定,用鼠标在键在操作窗口中指定第一角点,并拖动鼠标,在下令行内输入@X,Y 确定
X为矩形在水平偏向上的距离
Y指矩形在笔直偏向上的距离
指定第一点 -- 如在拖出一个点后按D -- 确定这时会使用尺寸要领建设矩形要领
按完D后确定，，，，，，，输入矩形的长度和宽度，，，，，，， -- 指定另外一个角将这一点定位在矩形的内部
不指定第一点直接点击C确定，，，，，，，指定矩形的第一个倒角距离和指定矩形的第二个倒角距离，，，，，，，便可出来一个带有倒角征象的矩离。。。。。
不指定第一点而直接点击F确定，，，，，，，指定矩形的圆角半径，，，，，，，便可泛起一个有圆角的矩形
宽度，，，，，，，在不指定第一点时直接点击W确定，，，，，，，指定矩形的线宽粗细。。。。。便可泛起一个有粗细的矩形。。。。。
厚度，，，，，，，自身的厚度，，，，，，，相当于长方体的高度。。。。。
标高，，，，，，，提升物体。。。。。
三、正多边形下令（POL）:它是具有3到1024条等长边的闭合多段线建设，，，，，，，特点为每个边都相等。。。。。
绘制方法:
1.直接在绘图工具拦亓击正多边形按纽
2.在绘图菜单下单击正多边形下令
3.直接在下令中输入快捷键POL
绘制正多边形的办法：
绘制内接正多形要领：为先在下令栏中输入快捷键为POL，，，，，，，在下令栏中输入边数，，，，，，，指定正多边形的中心，，，，，，，输入i确定，，，，，，，再输入半径长度
注：“内接于圆”体现绘制的多边形将内接于设想的圆。。。。。
绘制外切正多形要领：先在下令栏中输入快捷键为POL，，，，，，，在下令栏中输入边数，，，，，，，指定正多边形的中心，，，，，，，输入C确定，，，，，，，现输入半径长度
注：“外切于圆”体现绘制的多边形将外切于设想的圆。。。。。
通过指定一条边绘制正多边形的要领：在下令中输入快捷键为POL，，，，，，，在下令栏中输入边数，，，，，，，输入E，，，，，，，指定正多边线段的起点，，，，，，，指定正多边线段的端点。。。。。
