各人好，，，，，今天又给各人分享一个快速建模小零件的要领，，，，，各人就来一起看看吧，，，，，所有历程在平面完成！

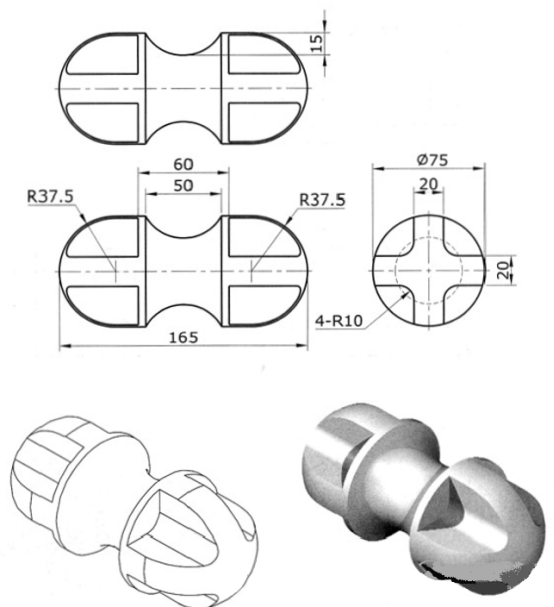

图纸：

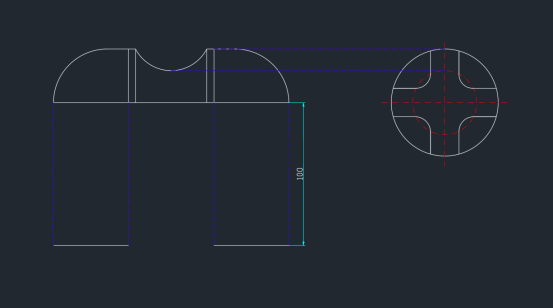

办法一：
凭证图纸绘制如下二维线框(标注小编就略去了）：

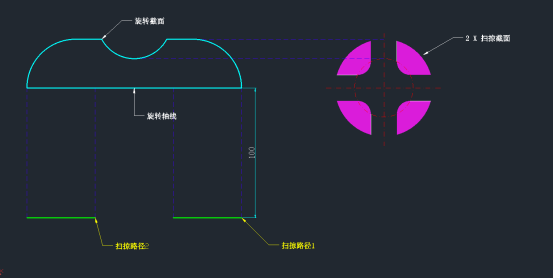

办法二:
稍微处置惩罚一下绘制好的二维图形，，，，，再看看小编的注解，，，，，同时对右侧的线框举行REG(面域下令），，，，，并且合并（UNI).原点复制粉色的合并的面域。。。。。

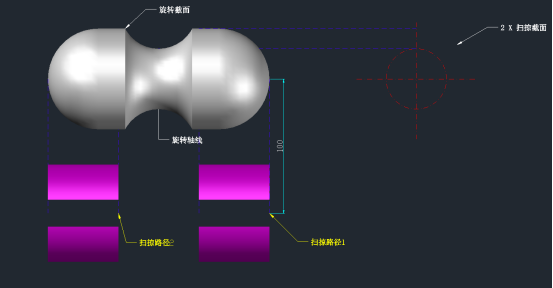

办法三：
凭证办法二的图解，，，，，举行sw(扫掠），，，，，REV(旋转实体）操作，，，，，获得下图

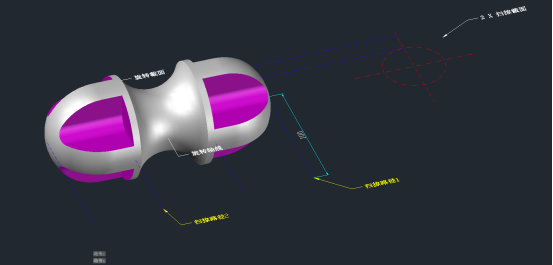

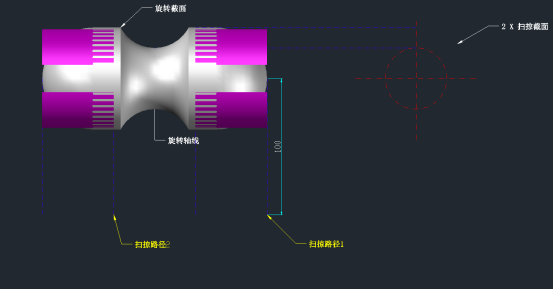

办法四：
M（移动） 选择所有的红色实体，，，，，往上移动100.
办法五:
SU(差集），，，，，先选择灰色实体，，，，，回车，，，，，全选粉色的实体，，，，，回车。。。。。

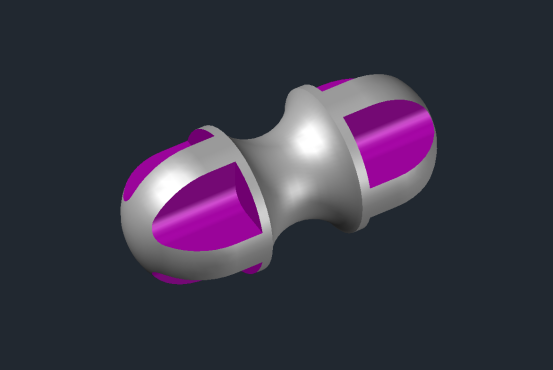

删除所有的线条，，，，，完工。。。。。
以上，，，，，是我们提供的教程，，，，，各人可以作为参考。。。。。
