尺寸样式的设置：第一步设置公共参数，，，，，，第二步划分设置各子样式的参数。。。。。
第一步：设置公共参数（1~5）

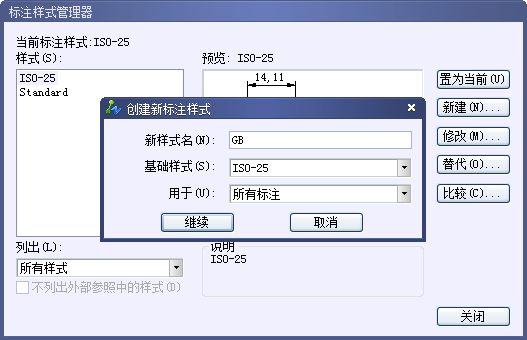

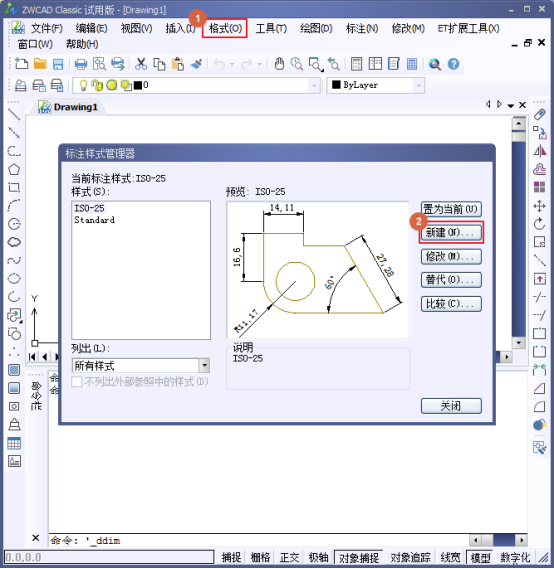

1、新建GB样式，，，，，，

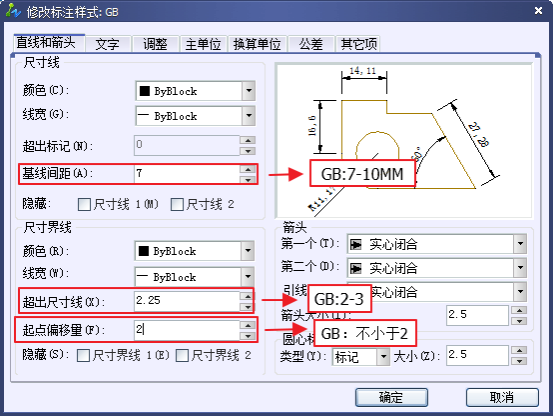

在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。。。。。图中起点偏移量为修建图的标准，，，，，，若是是机械图，，，，，，可以按默认值稳固。。。。。

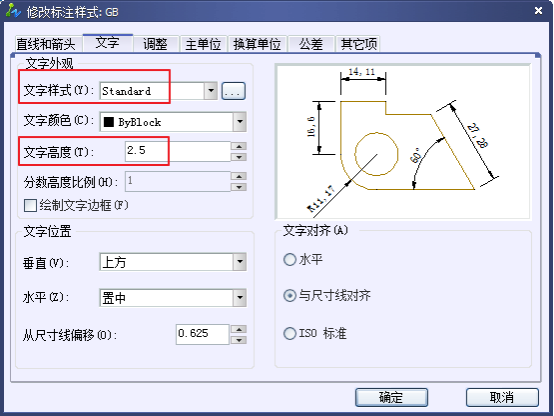

2、选择尺寸文字样式
3、思量标注比例因子

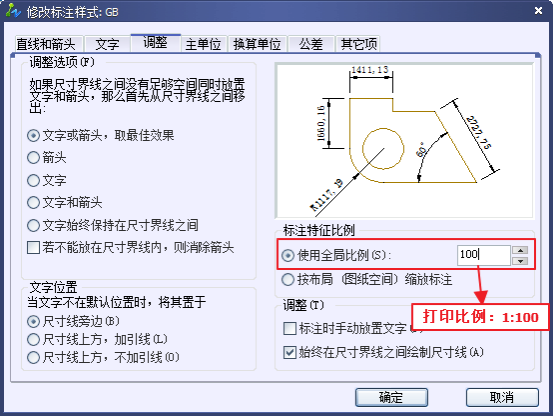

比例因子DIMSCALE取比例的倒数，，，，，，如出图比例为1：50，，，，，，DIMSCALE=50；；；； ；；如出图比例为1：100，，，，，，DIMSCALE=100……，，，，，，这是在模子空间出图的情形。。。。。若是使用结构，，，，，，则选择“按结构（图纸空间）缩放标注”，，，，，，不必指定DIMSCALE的值。。。。。

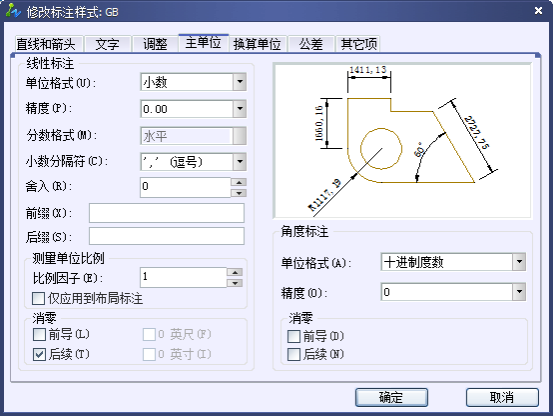

4、单位可以是缺省值。。。。。

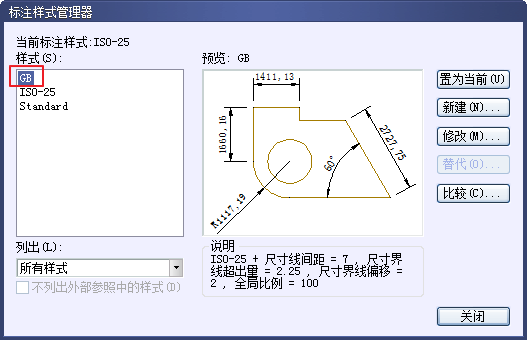

5、公共参数设置完毕，，，，，，点击“确定”，，，，，，返回上一级对话框，，，，，，看到新建的GB样式。。。。。
第二步：划分设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注
6、设置线性尺性标子样式

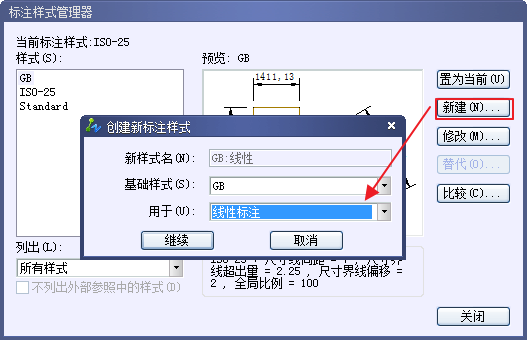

紧接5继续“新建”，，，，，，在“用于”下选择“线性标注”。。。。。
7、点击“继续”，，，，，，为线性标注设置参数。。。。。

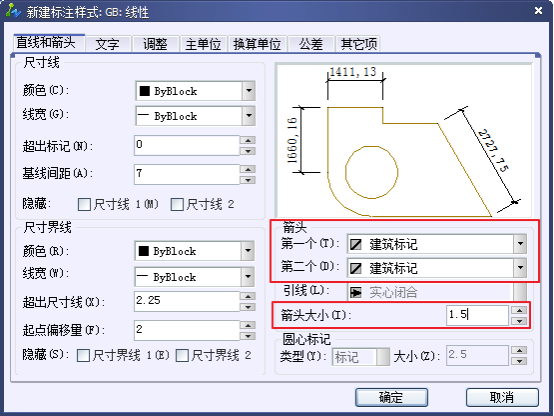

关于修建图，，，，，，只需修改箭头为修建标记，，，，，，同时将箭头巨细的值改小一些。。。。。此处的值为斜线的水平投影长度，，，，，，国标要求斜线长2~3mm。。。。。
其他所有参数均按公共参数设置，，，，，，若是为机械图，，，，，，箭头及其巨细也不必改。。。。。

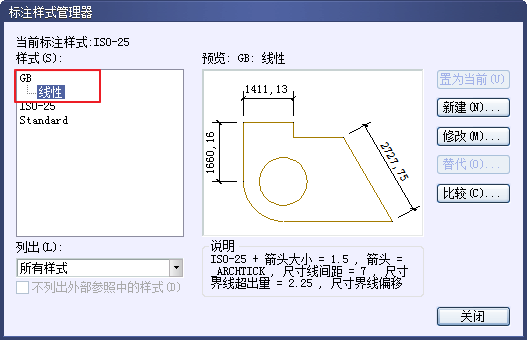

8、点击确定，，，，，，看到GB样式下的线性标注子样式。。。。。
9、设置直径标注子样式。。。。。

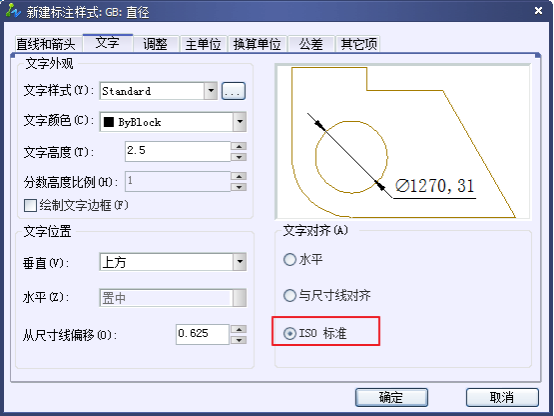

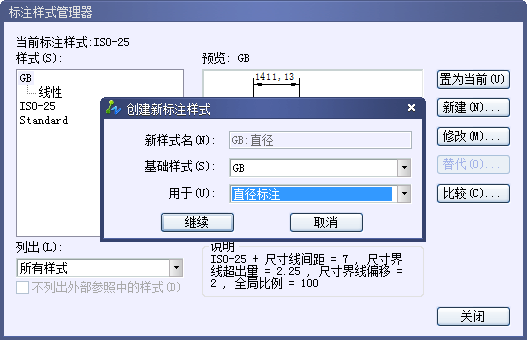

紧接8继续“新建”，，，，，，在“用于”下选择“直径标注”，，，，，，点击“继续”，，，，，，为直径标注设置参数。。。。。先将文字对齐方法选为“ISO标准”，，，，，，这样可以使直径尺寸成水平标注（这只是一种习惯）。。。。。

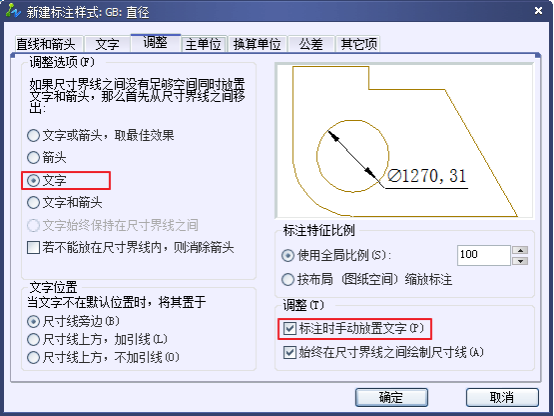

10、对直径标注的文字及箭头位置作调解。。。。。

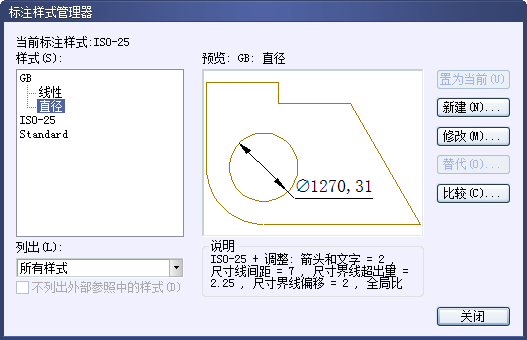

11.、点击“确定”完成GB样式下的直径标注子样式。。。。。
12、半径标注子样式与直径标注的设置完全相同。。。。。
注：纵然是修建图，，，，，，其直径、半径、角度尺寸仍用箭头。。。。。半径标注子样式与直径标注的设置完全相同。。。。。
13、设置角度标注子样式。。。。。

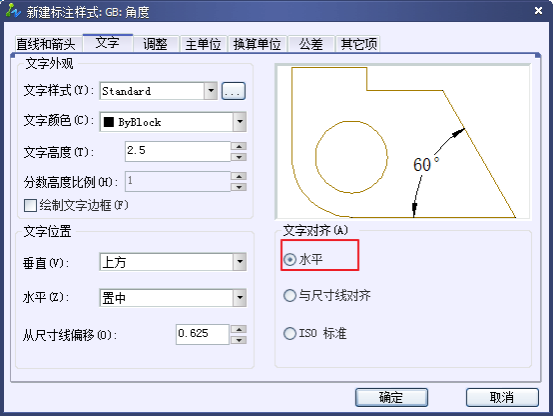

角度标注国标要求文字水平注写。。。。。

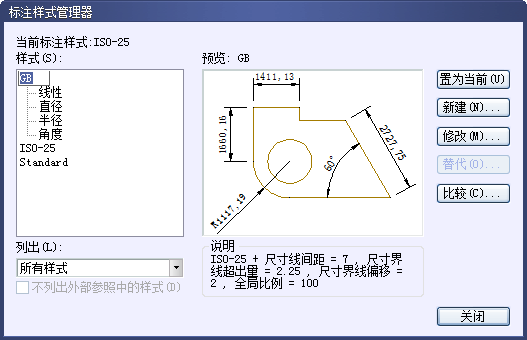

14、OK，，，，，，切合国标的尺寸标主样式设置完毕，，，，，，将GB样式置为目今样式即大功告成。。。。。
是不是有些贫困，，，，，，没关系，，，，，，将设置好的样式生涯与自己的样图中。。。。。
