形和字体的名堂及编码
1、形的基本看法
形(SHAPES)是一种特殊实体，，，，，可使用线、弧及圆来界说它们。。 。。。。。对CAD来说，，，，，Shapes在存储和绘图方面比另一种实体块更有用。。 。。。。。在必需频仍的插入一个简朴的零件和速率很主要的情形下，，，，，用户界说的形很有用。。 。。。。。它的一个变种是用于确定文本字体。。 。。。。。
在上面已提到形都是由简朴的工具组成。。 。。。。。这些工具是简单的直线、圆弧和圆。。 。。。。。简化使用这些工具的缘故原由是在指定偏向和距离值时，，，，，不可使用小数和修建单位，，，，，而只能使用整数和整型的分数。。 。。。。。例如，，，，，一条线的距离即是1除以2的平方根(值为.7071068)，，，，，而分数70/99 (即是.7070707)，，，，，近似于线的距离值，，，，，因此可用此分数值取代。。 。。。。。
形和字体都以统一种方法编写，，，，，并都生涯在扩展名为. SHP文件中。。 。。。。。SHP文件必需编译为SHX文件才华被挪用。。 。。。。。也就是说，，，，，SHX是通过CAD将文本名堂的SHP文件编译成二进制的SHX文件。。 。。。。。其目的是将SHP内的形（包括字形）界说予以适当的排列及组织为二进制文件名堂，，，，，以利便及加速CAD的存取。。 。。。。。
现实上，，，，，形文件分为三种：形、ASCII字型及大字型文件。。 。。。。。三者在设计时唯一的差别是文件头的声明行（下节诠释），，，，，而在使用时的主要区别在于挪用它们的下令差别。。 。。。。。形使用SHAPE下令通过字形名称挪用，，，，，而字体在插入文本时才被挪用，，，，，如执行TEXT和DIM下令。。 。。。。。ASCII字型文件以1Byte的字形码挪用，，，，，也就是常说的英文字型文件，，，，，大字型文件以2Byte的字形码挪用，，，，，也就是常说的中文字型文件。。 。。。。。不管是用SHAPE下令挪用的形，，，，，照旧作为一个字符插入时，，，，，输入的形名既可以大写也可以是小写。。 。。。。。
2、SHP文件的名堂
对SHP文件而言，，，，，形、ASCII字型及大字型文件三者在文件名堂上是相近的，，，，，主要区别在于文件头的声明行差别。。 。。。。。三种SHP形文件的名堂如下：
2.1、形文件的形界说名堂
单个的字符以ASCII码的形式编写并生涯。。 。。。。。.SHP文件或.SHX文件可以包括255个字符，，，，，每个字符界说有一个问题行，，，，，如下所示：
*形编号，，，，，字节数，，，，，形名称
问题行的下一行将用一行或多行代码界说字符。。 。。。。。简朴的形只用一行或两行就可表达清晰。。 。。。。。
问题行中每一项的寄义为：
形编号可从1到255，，，，，但不可重复。。 。。。。。形编码的数值不可为0，，，，，此为特殊码。。 。。。。。
字节数界说一形符号使用的字节数，，，，，包括末尾的0体现形界说竣事。。 。。。。。在界说形字符时使用的字节数最多不可凌驾2000。。 。。。。。字节之间以逗号脱离。。 。。。。。�；；；；箍山欢允涤美ê爬ㄆ鹄矗�，，，，增强可读性，，，，，但括号无其他寄义，，，，，也不占用一个字节。。 。。。。。
形状文件是以名称挪用，，，，，即用SHAPE下令挪用形，，，，，形名必需大写。。 。。。。。在使用SHAPE下令时要输入形名，，，，，正如在BLOCK下令中使用块名一样。。 。。。。。
2.2、ASCII字形文件的形界说名堂
ASCII字型在上述基础上增添了文件头声明，，，，，增添的声明为：
*0,4，，，，，字符集名称
上高，，，，，下高，，，，，种类，，，，，0
寄义为：
0:特殊的字型码，，，，，声明此为字型文件的文件头
4:长度值，，，，，其值牢靠,Bytes
字符集名称：恣意的字符串，，，，，不要太长。。 。。。。。
上高：文字基准线上方可允许的高度。。 。。。。。
下高：文字基准线下方可允许的高度。。 。。。。。
种类： 0—仅供横向偏向誊写的文字集
1--仅供竖向偏向誊写的文字集
2—同时可供横向和竖向两个偏向誊写的文字集
关于ASCII字型文件，，，，，形名称可以使用小写字母，，，，，这样在编译并生涯到内存中时，，，，，CAD将忽略这些名称，，，，，可节约SHX文件的空间。。 。。。。。在字形文件中，，，，，形名称只用于便当SHP文件的阅读。。 。。。。。
ASCII形文件与上述的形文件一样，，，，，一个文件中只能包括255个字符，，，，，每个字符界说有一个问题行，，，，，同2.1。。 。。。。。
2.3、大字型文件的形界说名堂
有些语言如日语、朝鲜语，，，，，具有数千个非ASCII码文字。。 。。。。。为了写这种文字，，，，，CAD提供了一个形界说的专用名堂文件，，，，，即大字型文件（big-font）。。 。。。。。大字型文件除了与ASCII字型文件一样拥有特殊码0，，，，，在文件的第一行还一定要有如下的声明：
*BIGFONT字数，，，，，字码区间数，，，，，区间一，，，，，区间二，，，，，。。 。。。。。。。 。。。。。。。 。。。。。
其余同ASCII字型文件。。 。。。。。
其中：字数：字型文件内的约莫字数，，，，，与现实数误差〈10%.
字符区间数：以字符的High Byte为主，，，，，内分为几个区间。。 。。。。。
区间一、区间二：High Byte的上下规模。。 。。。。。
本文主要讨论ASCII码的扩充，，，，，对大字型文件在此未几加讨论。。 。。。。。
3、形文件的编码
SHP文件是接纳一系列的形状形貌字和专用码来编码的，，，，，程序员使用正文编辑程序或字处置惩罚程序来输入。。 。。。。。
3.1、形状形貌字
形状形貌字包括一个字节的笔运动矢量长度和偏向代码。。 。。。。。用二进制代码指定笔运动的矢量长度和偏向代码可以组成一个形-字符。。 。。。。。每一个二进制代码是一个字节。。 。。。。。代码0到16不是矢量-偏向代码，，，，，而是专用的编写形界说的代码。。 。。。。。

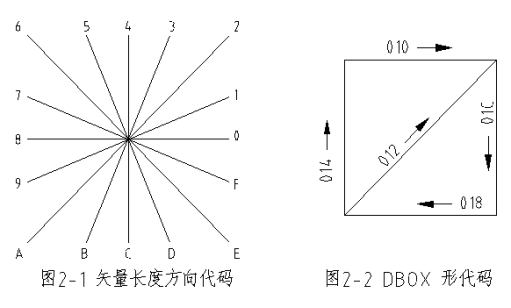

每个矢量的长度和偏向代码是一个三字符的字符串。。 。。。。。在代码字符串中，，，，，第一个字符必需为0，，，，，第二个字符指定矢量的长度,它相关于形状的”高度”而言。。 。。。。。矢量长度受到比例因子的影响，，，，，矢量长度和比例因子的积是现实的距离值。。 。。。。。第三个字符指定矢量的偏向。。 。。。。。在使用时，，，，，有16个可用的标准偏向。。 。。。。。图2-1所示为16个标准偏向。。 。。。。。
图中所有矢量都是以统一长度规格来绘制的。。 。。。。。对角线矢量被“延伸”来匹配最靠近正交矢量X或Y的位移量。。 。。。。。例如；；；；；让我们建设一个命名为DBOX形状号为230的形状。。 。。。。。见图2-2
*230，，，，，6，，，，，DBOX
014，，，，，010，，，，，01C，，，，，018，，，，，012，，，，，0
注重除了可以使用矢量-偏向代码外，，，，，还可使用特殊代码8和9界说一对由X和Y增量组成的位移值。。 。。。。。
3.2、专用代码
专用代码可以是十进制也可以是十六进制，，，，，指定的代码可以从0到16或从000到00E。。 。。。。。以0打头的三位二进制数是十六进制的特殊代码。。 。。。。。代码10是十进制的特殊代码，，，，，而010即是十进制数的16，，，，，但最主要的是010被CAD诠释为矢量-偏向代码，，，，，体现矢量的长度为1，，，，，偏向为0度。。 。。。。。即是10的十六进制数是00A。。 。。。。。各专用代码的寄义如下。。 。。。。。
代码0：形界说的竣事,形界说的竣事标记是0。。 。。。。。
代码1和2：抬笔和落笔落笔(即绘图)模式在绘制每个形的最先时激活。。 。。。。。当绘图模式翻开时，，，，，一个矢量说明将绘制一条直线；；；；；当绘图模式关闭时，，，，，矢量说明只移到新位置，，，，，而不绘制直线。。 。。。。。
代码3和4：比例因子凭证下面指定的整数因子放大或缩小形中的一个(或一组)矢量的尺寸。。 。。。。。代码3告诉CAD用下一矢量除以紧随代码3后的比例因子，，，，，代码4告诉CAD用下一矢量乘以紧随代码4后的比例因子。。 。。。。。比例因子在统一形中是累计的。。 。。。。。
代码5和6：生涯和恢复位置形界说中的每一位置都与上一个位置关联。。 。。。。。一旦笔被移到了一个特殊的位置上，，，，，在移动前可在形界说中纪录目今的位置供以后使用。。 。。。。。这用于当一个工具在统一个位置上最先或竣事多次的情形。。 。。。。。例如，，，，，组合使用代码5和6将很是利便地绘制一个带有辐条的车轮，，，，，用代码5界说车轮的中心，，，，，绘制辐条，，，，，然后用代码6返回车轮的中心继续绘制。。 。。。。。
生涯和恢复位置也就是将目今位置压入客栈或从客栈中弹出的历程。。 。。。。。客栈中一次最多可生涯四个位置。。 。。。。。从客栈中弹出的顺序与压入客栈的顺序相反，，，，，且每个压入客栈的位置必需弹出。。 。。。。。
若是由于过多的压入操作、弹出而造成客栈溢出，，，，，则在绘制形时将显示过失信息
代码7：子形 在SHP/SHX文件中界说的一个形，，，，，该形可包括在统一个形文件中的另一个形界说中，，，，，代码7后面紧跟插入的形的编号。。 。。。。。
代码8和9：X - Y位移通俗矢量只能绘制在16个预界说的偏向上，，，，，并且最大长度为15。。 。。。。。通过代码8和9可用X - Y位移绘制非标准矢量。。 。。。。。代码8后必需跟两个界说字节，，，，，划分为X位移与Y位移。。 。。。。。倒如，，，，，8,(7,-8)体现将笔沿X轴正向移动7个单位，，，，，沿Y轴负向移动8个单位。。 。。。。。这里的括号是可选的，，，，，只是为了增强可读性。。 。。。。。用代码9可绘制一系列非标准矢量。。 。。。。。此代码后面可跟恣意数目的X-Y位移对，，，，，由(0,0)对终止。。 。。。。。例如，，，，，9, (7,-8), (14,9), (-17,3), (0,0)体现按目今的模式使用三对位移值，，，，，用(0,0)对返回通俗矢量模式。。 。。。。。

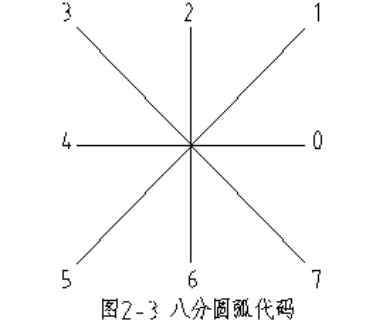

代码00A：八分圆弧代码00A(或10)告诉CAD用下两个字节界说一个圆�。。 。。。。。�，，，，此圆弧称为八分圆�。。 。。。。。�，，，，由于它跨越一个或多个45°的八分圆。。 。。。。。八分圆弧的起点和端点都在八分圆界线上。。 。。。。。图2-3所示为各八分圆的代码编号。。 。。。。。�；；；；嬷瓢朔衷不〉拿萌缦滤荆�
10，，，，，半径，，，，，(-)0SC
半径可以是1到255之间的恣意值。。 。。。。。第3个字节以0打头，，，，，指定圆弧的偏向(顺时针偏向为负，，，，，逆时针偏向为正)、起始八分圆( S )和跨越的八分圆数( C )的值为0到7。。 。。。。。其中，，，，，0即是八个八分圆或整个圆。。 。。。。。图18-48所示的弧用以下代码绘制：
10，，，，，(2，，，，，-043)
绘制的圆弧半径为2，，，，，从八分圆4处最先，，，，，顺时针旋转135°(跨越了三个八分圆)。。 。。。。。
代码00B：不规则圆弧 代码00B(11)绘制不规则的圆�。。 。。。。。�，，，，其起点和端点纷歧定在八分圆界线上。。 。。。。。其界说名堂为：
11，，，，，start_offset，，，，，end_offset，，，，，high_radius，，，，，low_radius，，，，，(-)0SC
start_offset和end_offset体现从圆弧起点和端点到所在的八分圆界线的距离。。 。。。。。high_radius若是为非0值，，，，，体现半径大于255。。 。。。。。low_radius和最后界说的字节与八分圆弧的界说(代码00A，，，，，如前所述)一样，，，，，负数依然体现顺时针偏向。。 。。。。。
代码00C和00D：指定凸度的圆弧 代码00C和00D(12和13 )提供了另一种差别于八分圆的绘制圆弧的方法。。 。。。。。在代码00C和00D中通过将凸度因子应用到位移矢量来绘制圆弧。。 。。。。。代码00C和00D是由X位移和Y位移确定圆弧的端点，，，，，由凸度确定圆弧的曲率。。 。。。。。凸度由毗连圆弧两个端点的直线确定。。 。。。。。凸度的取值规模为-127到+127。。 。。。。。最大和最小值(127或-127)界说了180°的圆弧(半个圆)。。 。。。。。小值对应小度数的圆弧。。 。。。。。意思是，，，，，假设指定的凸度值为x，，，，，用x乘以180再除以127，，，，，即获得对应的角度值。。 。。。。。凸度值为0体现界说一条直线。。 。。。。。
代码00C绘制一段圆�。。 。。。。。�，，，，而代码00D绘制多段圆弧(polyarcs)。。 。。。。。它们与代码8和9相似。。 。。。。。代码00D与009一样，，，，，必需用(0,0)对终止。。 。。。。。代码00D后面可跟0或多个圆弧段界说，，，，，其中0凸度值用于绘制直线。。 。。。。。
代码00E正文笔直标记下令。。 。。。。。专用码00E(14)仅用于双向文字字体形貌中，，，，，即文字可以在水平和笔直两个偏向上体现。。 。。。。。当该码用到字符界说中，，，，，若是文字笔直写，，，，，则对下一个码举行处置惩罚。。 。。。。。若是文字是水平写的，，，，，则下一个码就跳过不予处置惩罚。。 。。。。。
在水平文字中，，，，，每个字符的起始点在其基线左端，，，，，而在笔直文字中，，，，，起始点在字符顶部中心。。 。。。。。在每个字符竣事时，，，，，“抬笔”段一样平常要回到下一个字符的起始点。。 。。。。。关于水平文字要向右，，，，，对笔直文字要向下。。 。。。。。专用码00E主要用来调解起点和终点的差别，，，，，使统一字形可用在水平和笔直两个偏向上。。 。。。。。
3、SHX文件的存储名堂
相识SHX文件的名堂，，，，，有助于事半功倍地解决现实问题。。 。。。。。
ASCII字体文件和大字体文件的SHX名堂划分见表2-1和表2-2
表2-1 ASCII字体文件存储名堂
序号起始及终止字节数据内容
11∽20Shape文件版本标识字符串,“CAD-86 shapes 1.0”
221∽23CR+LF+EOF (16进制的0D 0A 1A)
324∽25最小的字型码(0)
426∽27最大的字型码
528∽29字型码总数N，，，，，包括字符集的声明(Code 0)
630∽(33+4m)M为0到(N-1)，，，，，每四个Bytes一字，，，，，前2Butes为字型码，，，，，后2Bytes为字型界说的长度，，，，，均为整数。。 。。。。。
7(33+4n-1)∽依长度摆放各字型界说
表2-2大字体文件存储名堂
序号起始及终止字节数据内容
10∽21Shape文件版本标识字符串,“CAD-86 bigfont 1.0”
222∽24CR+LF+EOF (16进制的0D 0A 1A)
325∽26(08 00)
427∽28字型码总数N，，，，，包括字符集的声明(Code 0)
52∽30字型码区间数K
631∽(31+4m)M为0到(k-1)，，，，，每四个Bytes一组存放区间的起始与最后字码，，，，，各2Bytes。。 。。。。。
731+4k∽(31+4k+8L-1)L为0到（N-1），，，，，每8位一笔存放字型的字码2Bytes、长度2Bytes与字型界说的地点（4Bytes）等数据。。 。。。。。
8最后依长度摆放各字型界说
