CAD在使用中绘制机械零件图的时间我们要对零件举行标注，，，，，，我们就可举行下面的操作，，，，，，我们来看看怎样对带属性的外貌粗糙度块的建设与应用：
一、带属性的粗糙度块
外貌粗糙度在零件差别位置往往有差别的值，，，，，，为使一个块能适用多种粗糙度值标注，，，，，，可将粗糙度值界说为块属性，，，，，，插入块时通过改变属性值，，，，，，起到一块多用的目的。。。。。。 。。
1．绘制图形
（1）在“粗糙度”层绘制粗糙度符号，，，，，，其中三角形为等边三角形。。。。。。 。。

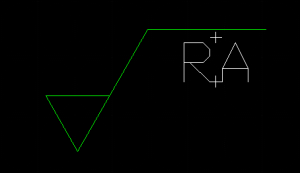

（2）在界说点层按右图尺寸绘制两个属性定位十字标记，，，，，，十字标记线段长度均为1，，，，，，起点在水平边的中点。。。。。。 。。
2．界说属性
仍将“粗糙度”层设为目今层，，，，，，单击“绘图\块\界说属性”，，，，，，翻开属性界说对话框，，，，，，在对话框的“标记”栏填入RA，，，，，，在“提醒栏”输入“粗糙度”，，，，，，在“值”栏输入Ra1.6，，，，，，“对正”选择“中心”，，，，，，“文字样式”选择“Standard”，，，，，，“高度”改为3.5，，，，，，单击“确定”按钮，，，，，，在“指定起点”提醒下，，，，，，单击右图所示“属性插入点”，，，，，，即泛起图示块属性标记“RA”。。。。。。 。。
3．建设为块（自力块）
在下令状态输入wblock下令或快捷键W，，，，，，翻开“写块”对话框，，，，，，在对话框中将图形及属性制作成自力块。。。。。。 。。
（1）对话框中“基点”是指插入块时的基准点，，，，，，用“拾取点”的方法选择粗糙度符号中三角形的最低点。。。。。。 。。
（2）“选择工具”时，，，，，，应所有选中图形，，，，，，包括属性标记“RA”及两个十字定位标记。。。。。。 。。
（3）在“文件名和路径”栏，，，，，，单击右边按扭，，，，，，选择块文件生涯的文件夹，，，，，，指定块文件名为“新块”，，，，，，单击“确定”，，，，，，完成建设。。。。。。 。。
二、带属性的粗糙度块的应用

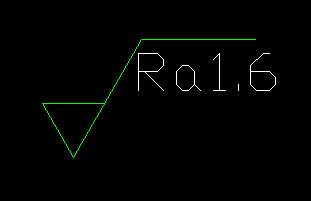

点"插入"--"块",选择适才建设的块文件举行插入，，，，，，输入值粗糙度值。。。。。。 。。
