在CAD绘图时，， ，，， ，，，差别类型的图形最后都需要按统一标准放于图框中，， ，，， ，，，那么企业怎样制作切合自己需要的图框呢？？？？ ？？？各人应该知道，， ，，， ，，，一共有A0-A4五种标准的图副，， ，，， ，，，图框里一样平常都包括问题栏、附加栏、代号栏、参数栏几个主要信息栏。。。。 。。 。那么现在我以A3图幅为例先容一下专用图幅绘制的历程。。。。 。。 。

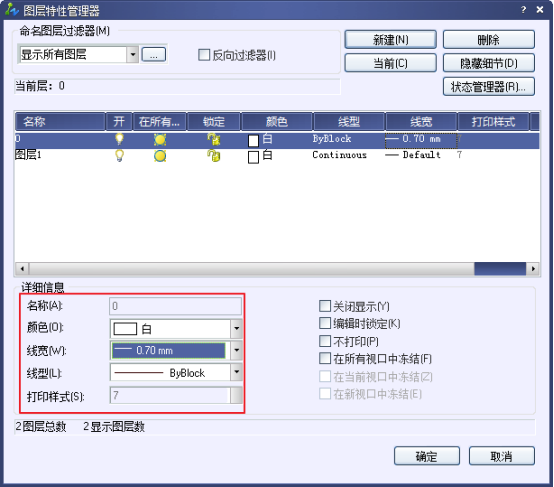

首先建设图层并设置好颜色随层、线性为实线、线宽0.7mm如图所示。。。。 。。 。
绘制一个A3巨细的矩形当做图纸形状，， ，，， ，，，选择第一点0,0选择对角点420,297。。。。 。。 。

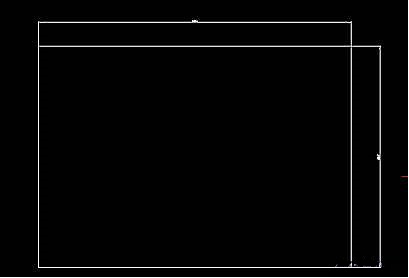

在以图纸界线为参照绘制出图框界线线，， ，，， ，，，在这里主要控制图框两对角点（25,5）和（415,292），， ，，， ，，，以两点为参照绘制矩形。。。。 。。 。

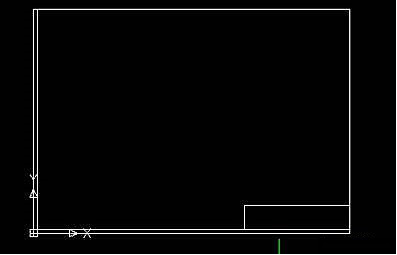

然后绘制问题栏，， ，，， ，，，同样绘制矩形，， ，，， ，，，捕获到右下角点，， ，，， ，，，指定另一角点，， ，，， ，，，注重的是要在绘制问题栏时选择细实线。。。。 。。 。

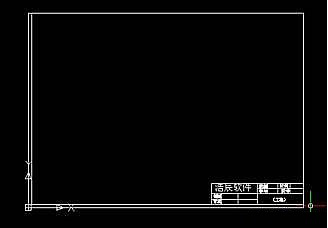

接下来画问题栏的内部结构，， ，，， ，，，用偏移并辅助修剪下令即可。。。。 。。 。然后用誊写文字完成问题栏的填写，， ，，， ，，，并在绘制前使用文字样式控制文字显示情形。。。。 。。 。
一样的要领可以完成参数栏、附加栏、代号栏的修改和绘制，， ，，， ，，，图框绘制好以后，， ，，， ，，，建设外部块，， ，，， ，，，使用快捷键w翻开永世块建设窗口，， ，，， ，，，选择基点和块的名称，， ，，， ，，，选择图块存放的位置，， ，，， ，，，那么下次我们需要图框时，， ，，， ，，，就可以直接把块插入到绘图区域中来了。。。。 。。 。
