CAD建设机械标注样式的要领办法
在相识了CAD中标注样式的各个选项卡中各选项的寄义和作用之后，，，，，，信托各人对标注功效有了新的熟悉 。。。。。那么下面就是一个现实操作的例子，，，，，，会综合应用标注样式中的差别选项，，，，，，考考各人的综合应用能力 。。。。。我们以机械标注为例来举行实战 。。。。。
首先翻开中望CAD，，，，，，单击新建按钮，，，，，，新建一个空缺的图形文件 。。。。。

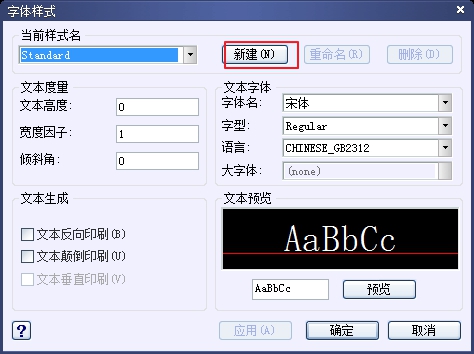

点击【名堂】——【文字样式】，，，，，，系统弹出【文字样式】对话框，，，，，，单击新建，，，，，，弹出【新建文字样式】对话框 。。。。。将样式命名为“工程字” 。。。。。
点击确定，，，，，，更改字体，，，，，，使用大字体 。。。。。点击应用并关闭对话框 。。。。。

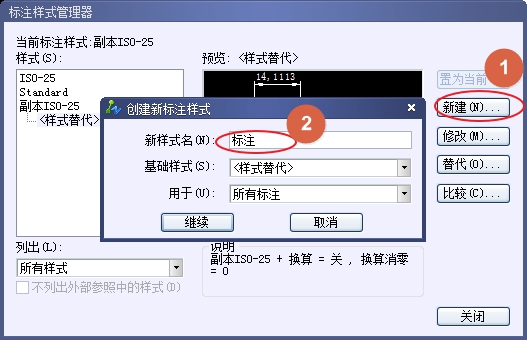

在【名堂】中找到【标注样式】，，，，，，可以看到标注样式治理器 。。。。。点击新建按钮，，，，，，在新样式名处输入“标注”名称 。。。。。单击继续 。。。。。

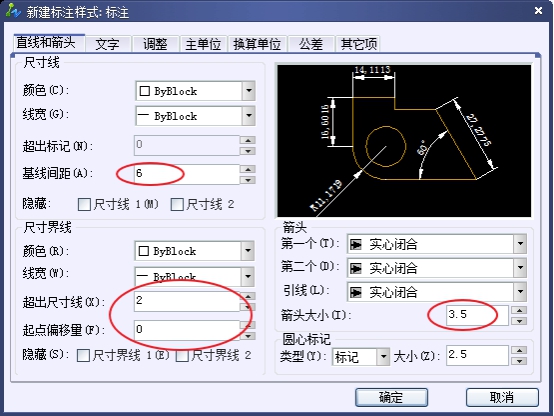

在【直线与箭头】中举行如下设置：在基线间距、凌驾尺寸线和起点偏移量文本框中划分输入6，，，，，，2，，，，，，0 。。。。。在箭头巨细文本框中输入3.5 。。。。。

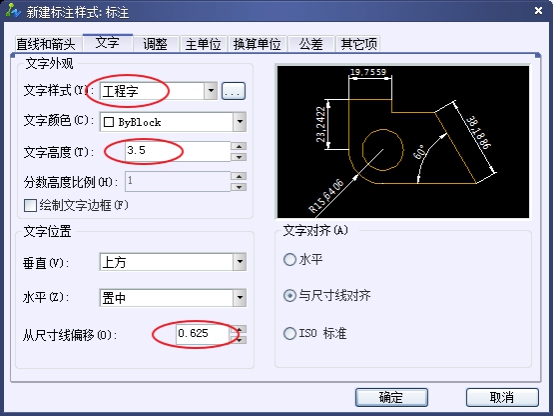

切换到【文字】选项卡，，，，，，单击【文字样式】，，，，，，选择工程字，，，，，，将文字高度设置成3.5，，，，，，将从尺寸线偏移设置成0.625 。。。。。

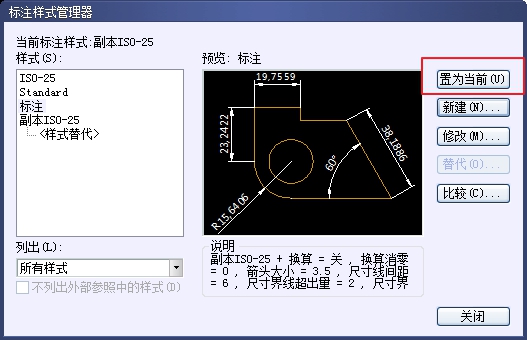

其它选项坚持默认，，，，，，确定，，，，，，最后点击【置为目今】 。。。。。
关闭对话框即可完成新建机械标注样式的建设 。。。。。
