CAD中容易混淆的看法辨析之缩放和拉伸
在CAD中有许多相互之间很是相似的看法，，，，，容易让各人在使用时感应渺茫，，，，，加上有些功效翻译成中文是一样，，，，，较量容易混淆，，，，，下面简朴把我想到的几个容易混淆的看法分享给各人，，，，，希望各人可以对它们越发相识，，，，，也更清晰在特定的操作下需要挪用哪一个。。。。。。 。。
1、 缩放:ZOOM和SCALE
这两个功效虽然都翻译成缩放，，，，，但除了初学者容易混淆外，，，，，大部分用过一段CAD都应该能清晰。。。。。。 。。

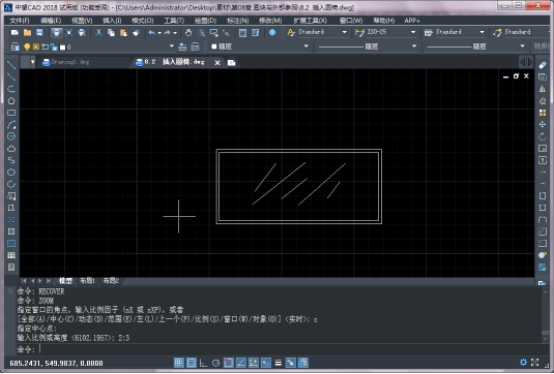

Zoom(z)：是视图缩放，，，，，在CAD中用来绘图和视察图形的是一个窗口，，，，，这就相当于一个相机的镜头，，，，，zoom就相当于镜头的拉近和拉远，，，，，虽然看到所有图形显示的巨细变了，，，，，但图形的现实尺寸不会爆发任何转变。。。。。。 。。
Scale(sc)：这个是图形的缩放，，，，，他会直接改变图形的大�。。。。。。 。。�，，，，并且只会改变被选中图形的巨细。。。。。。 。。并且CAD的Scale下令还较量死，，，，，只提供一个比例设置，，，，，也就是各轴向只能等比例缩放。。。。。。 。。
2、 拉伸：（Stretch和Extrude）
这两个功效也都翻译成拉伸，，，，，不过一样平常人Stretch用得较量多，，，，，Extrude较量少用，，，，，倒也不会造成太多困扰。。。。。。 。。

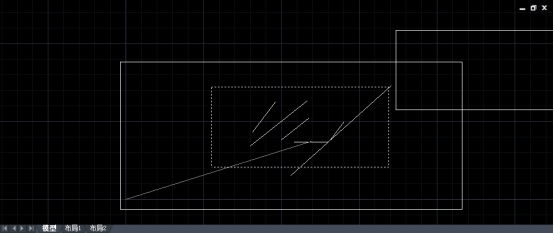

Stretch(S)：对二维图形局部的拉伸，，，，，通常用于改变二维图形某个偏向的尺寸，，，，，若是选择整个图形的话，，，，，图形会被直接移动。。。。。。 。。
Extrude：将二维图形拉伸成为三维模子，，，，，可以对多段线、面域等举行操作，，，，，通常用二维图形绘制好截面，，，，，然后处置惩罚成多段线或面域，，，，，拉伸的话就给截面一个高度，，，，，还可以设置拉伸的角度。。。。。。 。。
3、 多段线线宽和工具线宽
我们在绘制多段线时可以设置线宽，，，，，另外在工具属性中也可以设置线宽。。。。。。 。。两个线宽有什么区别和联系呢？？？？？？
多段线线宽：多段线的线宽是以现实的图形单位来盘算的，，，，，可以使用他来绘制一些特殊的图形，，，，，例如箭头等，，，，，也可以使用他来控制图形的打印线宽。。。。。。 。。多段线的线宽由于是按图形单位设置的，，，，，因此在打印时需要思量比例，，，，，例如需要打印出0.3毫米宽的线，，，，，打印比例为1:100，，，，，在绘制多段线时就要把宽度设置为30。。。。。。 。。当多段线线宽设置过�。。。。。。 。。�，，，，例如设置为3，，，，，打印比例为100，，，，，盘算出来的线宽是0.03，，，，，CAD会按最小线宽，，，，，通常是0.09打印。。。。。。 。。
工具线宽：所有图形都可以设置线宽，，，，，这个线宽值主要用于控制打�。。。。。。 。。�，，，，是按毫米设置的，，，，，设置为0.3，，，，，就体现0.3mm，，，，，线宽列表中已经写明晰单位。。。。。。 。。在模子空间和结构空间中可以显示这个线宽，，，，，但显示的线宽都是示意性子的，，，，，实时在结构空间按页面设置显示也是云云，，，，，和最终打印的线宽照旧不完全相同。。。。。。 。。给图形设置了工具线宽，，，，，并不体现打印时一定会按此线宽输出，，，，，最终还取决于打印样式表（CTB或STB）的设置，，，，，在打印样式表中设置为：使用工具线宽，，，，，给工具设置的线宽才会起作用。。。。。。 。。
