CAD设置绘图情形与图纸尺寸的要领
【绘图单位及精度的设置】：【图形单位】下令主要用于设置长度单位、角度单位、角度偏向以及各自的精度等参数， ，，，， ，执行【图形单位】下令主要的方法有：在下令行输入UNITS并按回车键， ，，，， ，或直接输入英文简写UN；；；；；还可以在顶部菜单栏选择【名堂】——【菜单】。。。。。。。下面是图形单位设置的详细历程， ，，，， ，操作如下。。。。。。。
1. 新建空缺文件。。。。。。。

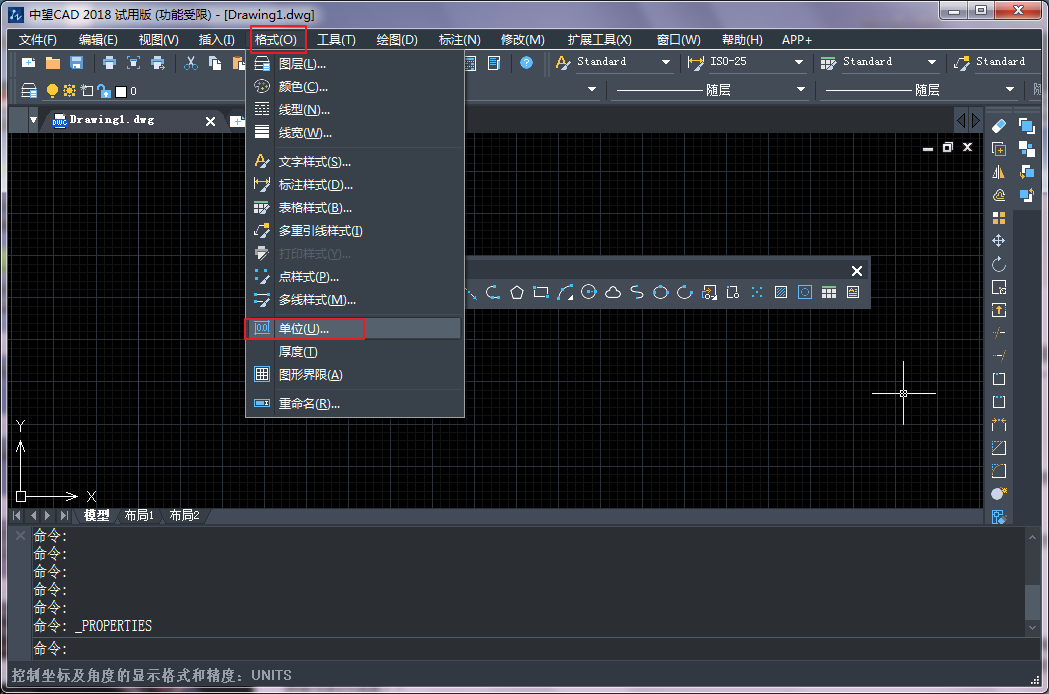

2. 执行【名堂】——【单位】下令， ，，，， ，翻开【图形单位】对话框。。。。。。。

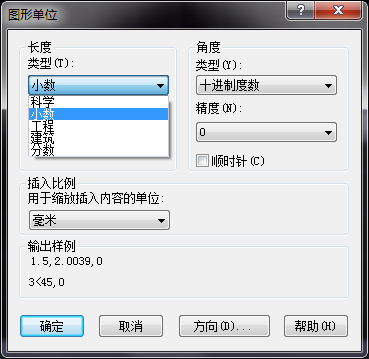

3. 在【长度】选项组中单击【类型】下拉按钮， ，，，， ，以设置长度的类型， ，，，， ，默以为小数。。。。。。。（中望CAD提供了修建、小数、工程、分数和科学5种长度类型， ，，，， ，在【类型】下拉列表中可以选择需要的长度类型。。。。。。。）

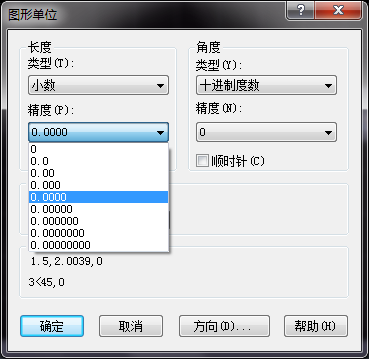

4. 睁开【精度】下拉列表， ，，，， ，设置单位的精度。。。。。。。
5. 在【角度】选项组中单击【类型】下拉按钮， ，，，， ，设置角度的类型， ，，，， ，默以为十进制度数；；；；；睁开【精度】下拉列表， ，，，， ，设置角度的精度， ，，，， ，默以为0， ，，，， ，用户可以你凭证自己的需要举行调解。。。。。。。

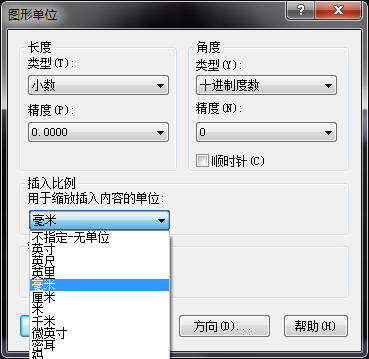

6. 在【插入时的缩放单位】选项组中用于确定拖放内容的单位， ，，，， ，默以为毫米。。。。。。。
7. 设置角度的基准偏向， ，，，， ，单击对话框底部的【偏向】按钮， ，，，， ，翻开如下图所示的对话框， ，，，， ，用来设置角度丈量的起始位置。。。。。。。
【绘图区域的设置与显示】：所谓图形界线， ，，，， ，也就是指绘图的区域， ，，，， ，相当于手工绘图时势先准备的图纸。。。。。。。设置图形界线最适用的一个目的， ，，，， ，就是为了知足差别规模的图形在有限绘图区窗口中的适当显示， ，，，， ，以利便窗口的调解及用户的编辑等。。。。。。。执行图形界线下令的要领是：
在下令行输入limits

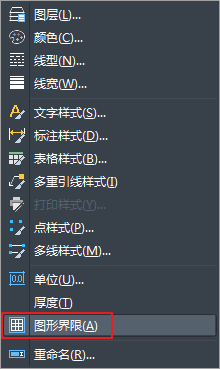

执行【名堂】——【图形界线】下令。。。。。。。
当设置了图形界线之后， ，，，， ，可以开启状态拦亓捕获功效， ，，，， ，通过栅格点， ，，，， ，可以将图形界线直观地显示出来。。。。。。。
