CAD中结构线的绘制

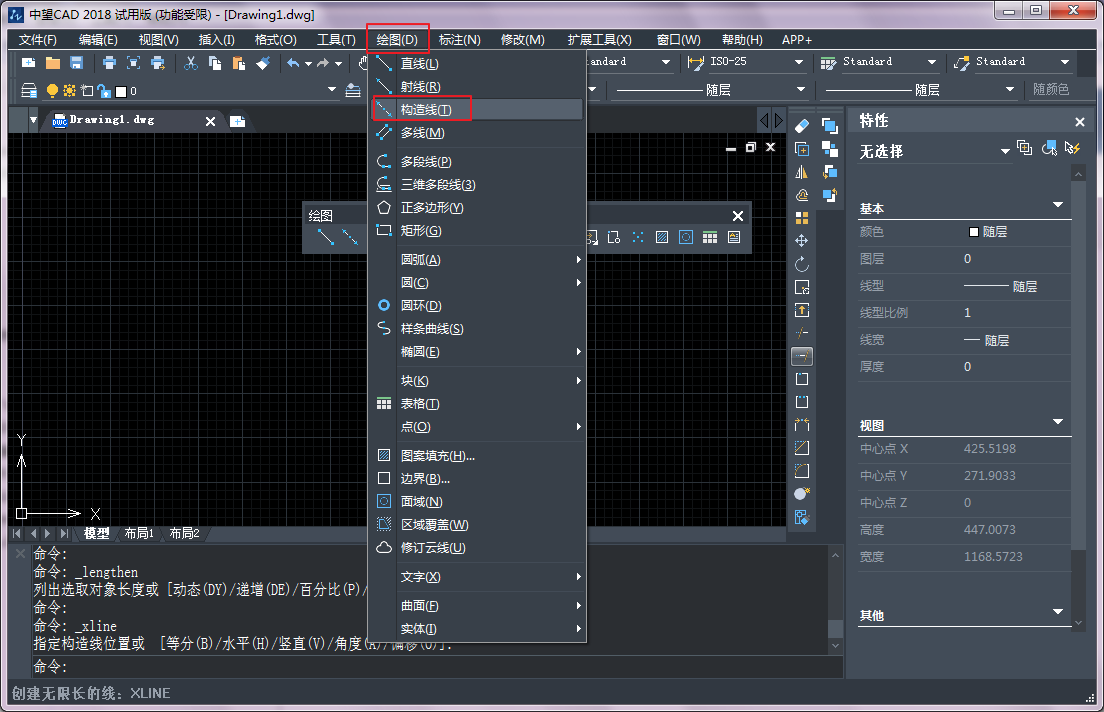

中望CAD为用户提供了两种绘制辅助线的工具，，，，，那就是【结构线】和【射线】。。。。。。。其中，，，，，【结构线】下令用于绘制向两头无限延伸的直线，，，，，所绘制的结构线通常用于作图时的辅助线，，，，，不可以作为图形工具的一部分。。。。。。。浚浚� ？？梢栽诓说ダ钢醒≡瘛净嫱肌俊拷峁瓜呃吹鞒龃讼铝�，，，，，如下图，，，，，也可以在下令行输入Xline或点击绘图区域中的按钮
。。。。。。。使用结构线下令，，，，，不但可以绘制水平、笔直的绘图辅助线，，，，，还可以绘制具有一定角度的辅助线以及绘制角的中分线。。。。。。。
【绘制水平、笔直结构线】：使用【结构线】下令中的【水平】和【笔直】选项，，，，，可以绘制无数条水平和笔直的辅助线。。。。。。。
【绘制倾斜结构线】：使用【结构线】下令中的【角度】选项，，，，，可以绘制具有恣意角度的绘图辅助线。。。。。。。
【绘制角的中分线】：使用【结构线】下令中的【二中分】选项，，，，，可以胡子恣意角度的角中分线。。。。。。。
下面通过绘制某个角的二中分线，，，，，学习【二中分】选项功效：

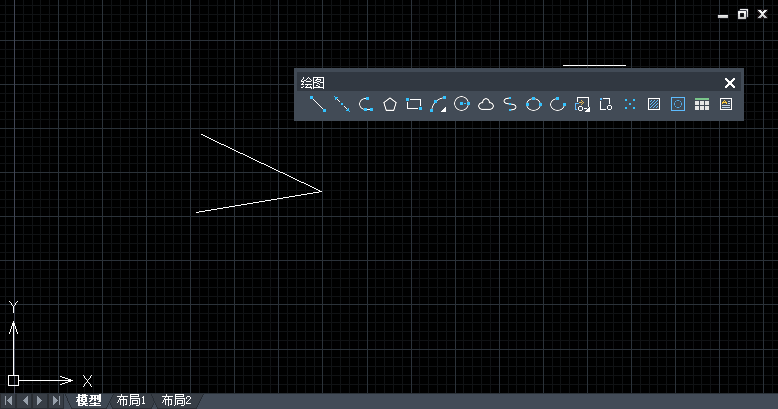

首先执行直线下令，，，，，绘制出下图所示的相交线。。。。。。。
然后单击结构线按钮，，，，，凭证下令行提醒绘制中分线。。。。。。。
