CAD界线建设下令的使用
所谓“界线”，，， ， ，，，着实就是一条闭合的多段线，，， ， ，，，建设界线就是从多个相交工具中提取一条或多条闭合多段线，，， ， ，，，也可以提取一个或多个面域。。。。 。。。。执行界线下令的方法主要有这些：执行【绘图】|【界线】下令；；；； ；；在下令行输入BOUNDARY或者BO后按回车键。。。。 。。。。挪用界线下令后的对话框如下图所示。。。。 。。。。
下面我们通过从一个五角星图案中提取三个闭合的多段线界线，，， ， ，，，来详细学习使用界线下令的要领。。。。 。。。。
首先新建一个空缺图形文件；；；； ；；

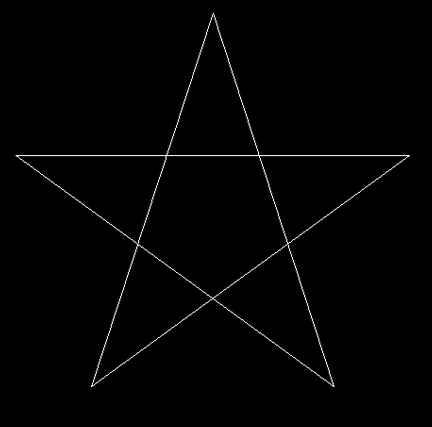

使用画线下令绘制出一个五角星图案；；；； ；；

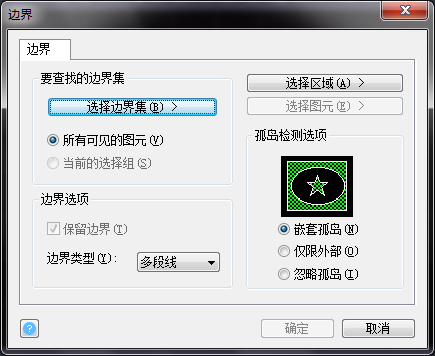

在下令行输入BO，，， ， ，，，翻开界线建设对话框，，， ， ，，，该对话框的工具类型下拉列表用于确定导出的是关闭界线照旧面域，，， ， ，，，默以为多段线。。。。 。。。。若是需要导出面域，，， ， ，，，即可将面域设置为目今；；；； ；；若是需要导出多段线，，， ， ，，，即可将多段线设置为目今。。。。 。。。。
单击拾取点按钮返回绘图区，，， ， ，，，在下令行“拾取内部点”的提醒下，，， ， ，，，划分在五角星图案的中心区域单击拾取一次，，， ， ，，，系统自动剖析出一个虚线界线；；；； ；；
继续在下令行提醒下，，， ， ，，，在下侧的两个三角区域内单击，，， ， ，，，建设另外两个界线；；；； ；；
按回车键竣事下令，，， ， ，，，效果建设了三条闭合的度短线界线；；；； ；；
使用下令简写M激活移动下令，，， ， ，，，将建设的三个闭合界线从原图形中移出。。。。 。。。。
在界线建设对话框中，，， ， ，，，界线集选项组用于界说从指定点界说界线时CAD软件导出来的工具荟萃，，， ， ，，，共有目今视口和现有荟萃两种类型，，， ， ，，，其中用于从目今视口中可见的所有工具中界说界线集，，， ， ，，，后者是从选择的所有工具中界说界线集。。。。 。。。。
单击新建按钮，，， ， ，，，在绘图区选择工具后，，， ， ，，，系统返回界线建设对话框，，， ， ，，，在界线集选项组中显示现有荟萃类型，，， ， ，，，用户可以从选择的现有工具荟萃中界说界线集。。。。 。。。。
