CAD圆角工具的建设办法及模式设置
若是说倒角是“折断的角”，，， ，，，，，那么圆角就是“圆滑的角”。。。。。 。所谓圆角工具，，， ，，，，，指的是使用一段给定半径的圆弧平滑链接两条图线。。。。。 。一样平常情形下，，， ，，，，，用于圆角的图线有直线、多段线、样条曲线、结构线、射线、圆弧和椭圆弧等。。。。。 。下面我们先来学习圆角下令的启动。。。。。 。
1. 圆角下令的启动
执行圆角下令的方法主要有以下几种：

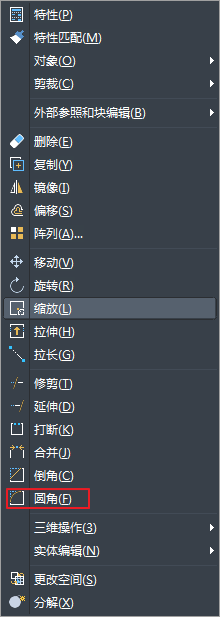

执行【修改】|【圆角】下令；；；；； ；；；
单击修改工具栏中的圆角图标
。。。。。 。
在下令行中输入FILLET或F后按回车键确认。。。。。 。

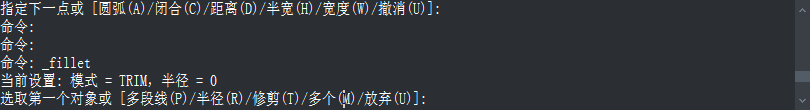

执行圆角下令后，，， ，，，，，下令行会给出如下的提醒：
其中，，， ，，，，，【多个】选项用于为多个工具举行圆角处置惩罚，，， ，，，，，不需要重复执行圆角下令。。。。。 。若是用于圆角的图线处于统一图层中，，， ，，，，，那么圆角也处于统一图层上；；；；； ；；；若是两个圆角工具不再统一图层中，，， ，，，，，那么圆角将处于目今图层上。。。。。 。同样，，， ，，，，，圆角的颜色、线型和线宽也都遵照这一原则。。。。。 。【多段线】选项用于对多段线各相邻的元素举行圆角处置惩罚，，， ，，，，，激活该选项之后，，， ，，，，，中望CAD将以默认的圆角半径对整条多段线相邻各边举行圆角操作。。。。。 。
2. 设置圆角模式
与倒角下令一样，，， ，，，，，圆角下令也保存两种圆角模式，，， ，，，，，即修剪和不修剪，，， ，，，，，用户也可以通过系统变量TRIMMODE来设置圆角的修剪模式，，， ，，，，，当系统变量值设置为0时，，， ，，，，，坚持工具不被修剪；；；；； ；；；当设置为1时体现圆角后修剪工具。。。。。 。
3. 平行线圆角

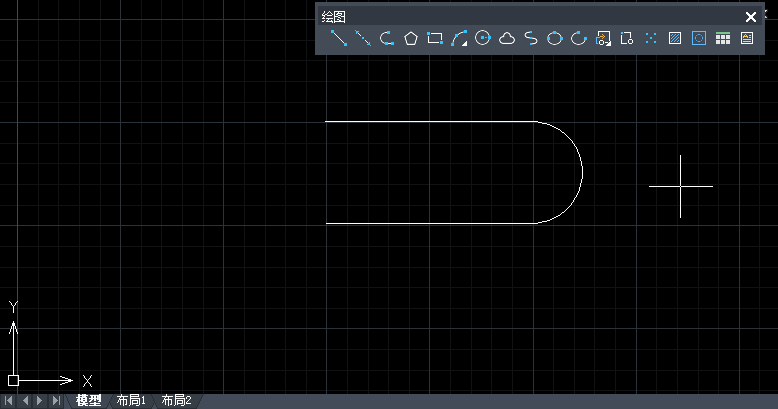

若是用于u圆角的图线是相互平行的，，， ，，，，，那么在执行圆角下令之后，，， ，，，，，中望CAD将不思量目今的圆角半径，，， ，，，，，而是自动使用一条半圆弧来链接两条平行图线，，， ，，，，，半圆弧的直径为两条平行线之间的距离，，， ，，，，，如上图所示。。。。。 。
