CAD怎样标注角度尺寸
在中望CAD2018中，， ，，，【角度】下令主要用于标注图线间的角度尺寸或者是圆弧的圆心角等。。。 。。而执行【角度】下令的快捷键则是dimangular，， ，，，下令简写为dimang。。。 。。
我们以标注矩形对角线与水平变的角度尺寸为例，， ，，，来学习怎样使用【角度】下令的标注要领和标注技巧。。。 。。

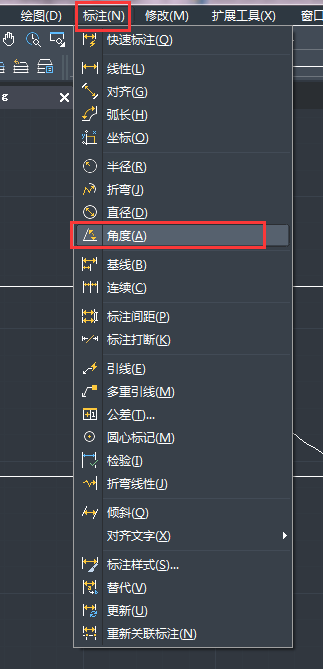

1. 执行【标注】|【角度】下令，， ，，，或【角度】快捷键，， ，，，配合端点捕获功效标注角度尺寸。。。 。。

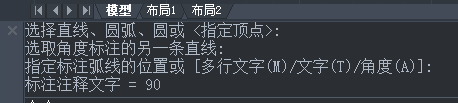

2. 下令行操作历程如下图所示。。。 。。
3. 完成标注。。。 。。
在标注角度尺寸时，， ，，，若是选择的是圆弧，， ，，，系统将自动以圆弧的圆心作为极点、圆弧极点作为延伸线的原点，， ，，，标注圆弧的角度；；；；；；；；若是选择的工具为圆时，， ，，，系统将以选择的点作为第一条延伸线的原点，， ，，，以圆心作为定点，， ，，，第二条延伸线的原点可以位于圆上，， ，，，也可以在圆外或者圆内。。。 。。
