CAD中怎样设置“线”参数
【线】选项卡主要用于设置尺寸线，，，，，，，尺寸界线的名堂和特征等变量。。。。。。

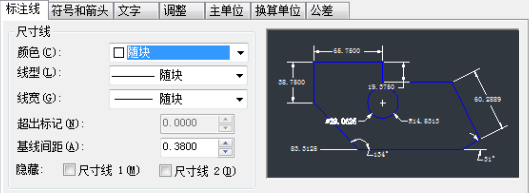

1.【尺寸线】选项组
·【颜色】下拉列表：用于设置尺寸线的颜色。。。。。。
·【线型】下拉列表：用于设置尺寸线的线型。。。。。。
·【线宽】下拉列表：用于设置尺寸线的线宽。。。。。。
·【凌驾标记】微调按钮：用于设置尺寸线凌驾尺寸界线的长度。。。。。。在默认状态下，，，，，，，该选项处于不可用状态，，，，，，，当用户只有在选择修建标记箭头时，，，，，，，此微调按钮才处于可用状态。。。。。。
·【基线间距】微调按钮：用于设置在基线标注时两条尺寸线之间的距离。。。。。。

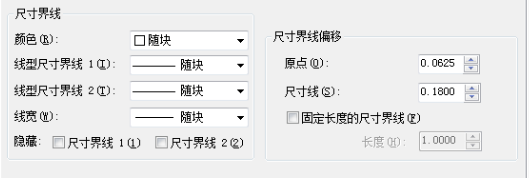

2.【尺寸界线】选项组
·【颜色】下拉列表：用于设置尺寸界线的颜色。。。。。。
·【线型尺寸界线1】下拉列表：用于设置现行尺寸界线1的线型。。。。。。
·【线型尺寸界线2】下拉列表：用于设置现行尺寸界线2的线型。。。。。。
·【线宽】下拉列表：用于设置尺寸界线的线宽。。。。。。
·【原点】微调按钮：用于设置尺寸界线起点与被标注工具间的距离。。。。。。
·【尺寸线】微调按钮：用于设置尺寸界线凌驾尺寸线的长度。。。。。。
·【牢靠长度的尺寸界线】复选框：在【长度】文本框中可设置延伸线的牢靠长度。。。。。。
