CAD怎样设置图层颜色、线型与线宽
在建设多个图层之后，，，，，， ， ，一样平常还需要为其设置种种特色，，，，，， ， ，如颜色、线型和线宽等，，，，，， ， ，详细操作历程如下。。。。。
1.建设与命名图层。。。。。

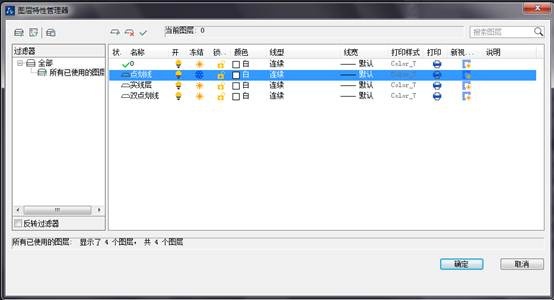

2.单击名称为“点划线”的图层，，，，，， ， ，使其处于激活状态。。。。。此时被选择的图层下面反白显示，，，，，， ， ，如图所示。。。。。

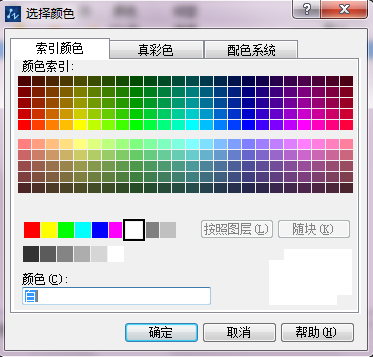

3.在颜色区域上单击，，，，，， ， ，翻开【选择颜色】对话框，，，，，， ， ，如图所示。。。。。
4.选择一种颜色（如红色），，，，，， ， ，单击【确定】按钮，，，，，， ， ，即可将图层的颜色设置为红色。。。。。

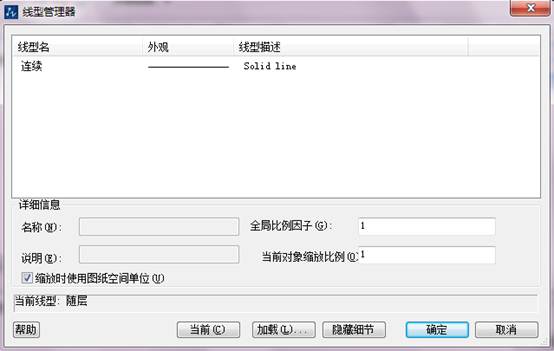

5.设置的图层线型，，，，，， ， ，在线型位置上单击，，，，，， ， ，翻开如图所示的【选择线型】对话框。。。。。
在默认情形下，，，，，， ， ，系统将为用户提供一种一连线型，，，，，， ， ，用户若是需要使用其他的线型，，，，，， ， ，必需举行加载。。。。。
6.点击【加载按钮，，，，，， ， ，翻开【加载或重载线型】对话框，，，，，， ， ，选择ZWCAD_IS004W100线型。。。。。

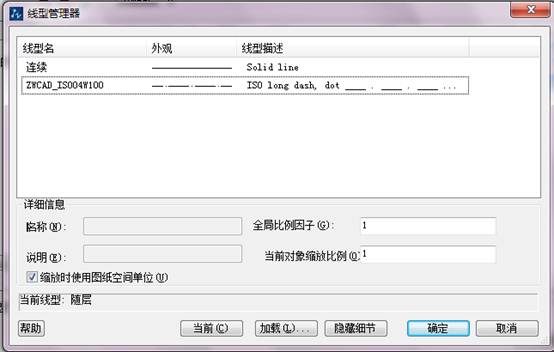

7.单击确定按钮，，，，，， ， ，效果选择的线型被加载到【选择线型】对话框中，，，，，， ， ，如图所示。。。。。
8.选择刚加载的线型，，，，，， ， ，然后单击【确定】按钮，，，，，， ， ，效果此线型被附加给目今所选的图层。。。。。
9.设置的图层线宽。。。。。在【图层特征治理器】面板中选择“实线层”图层，，，，，， ， ，然后再线宽位置单击。。。。。
10.此时翻开【线宽】对话框，，，，，， ， ，然后再对话框中选择“0.50mm”线宽，，，，，， ， ，单击【确定】按钮返回【图层特征治理器】面板，，，，，， ， ，效果“实线层”的线框被设置为“0.50mm”，，，，，， ， ，如图所示。。。。。
