CAD中怎样将图形前置和后置

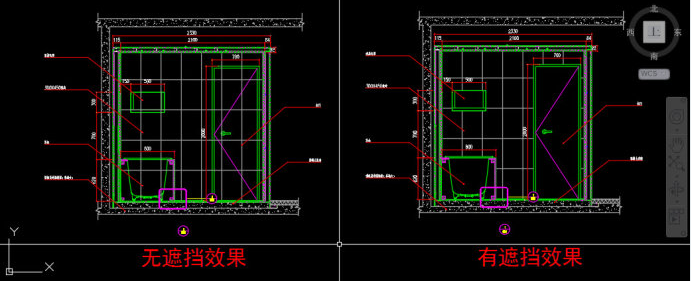

若是CAD图形中都是线性图形且最终要单色打印，，，，，，通常不需设置图形的前置和后置。。。。。但若是实体填充且与其他图形有重叠，，，，，，就需要设置图形的顺序了。。。。。有时我们在插入一些装备或构件时，，，，，，会使用区域笼罩遮挡后面的图形，，，，，，让图面看得更整齐一些，，，，，，可以看一下例图中有无遮挡效果的比照。。。。。
CAD图形的默认顺序
通过CAD建设图形时，，，，，，CAD默认先建设的图形在下面，，，，，，后建设的图形在上面。。。。。
手动调解图形顺序
在现实应用中，，，，，，我们不可能完全凭证默认顺序来建设图形。。。。。这是就需要我们手动调解图形顺序。。。。。调解图形顺序的下令是绘图序次（DRAWORDER）。。。。。

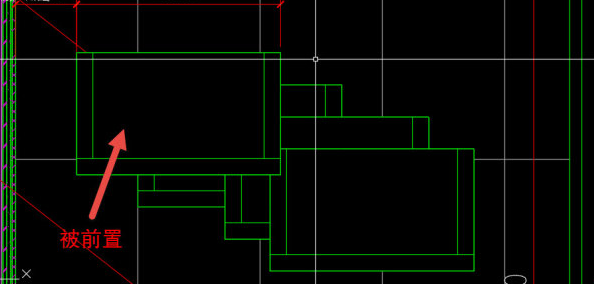

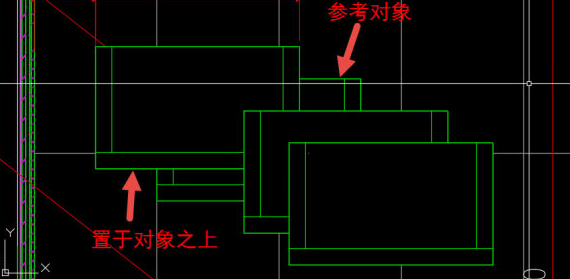

我们可以看到绘图序次有四个参数：前置、后置、置于工具之下、置于工具之上。。。。。 前置就是将选中的图形放到最前面，，，，，，后置就是将选中的图形放到最后面。。。。。而置于工具之下和工具之上，，，，，，是可以选择一个参考图形，，，，，，让选中的图形在此图形的下面或上面。。。。。
