CAD可以应用定距中分功效使特定图形沿某一曲线排列，，，，，，，由于定距中分只支持用点和图块来举行中分，，，，，，，以是要排列图形时，，，，，，，就必需先将该图形界说成图块。。。。。。。。

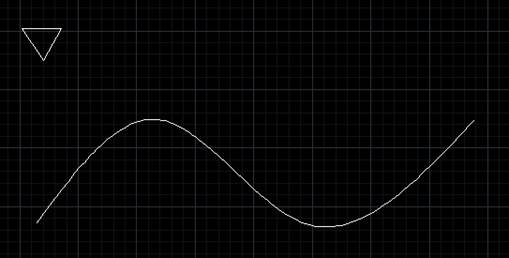

1、 绘制一条曲线和一个用于排列的图形（三角形）。。。。。。。。

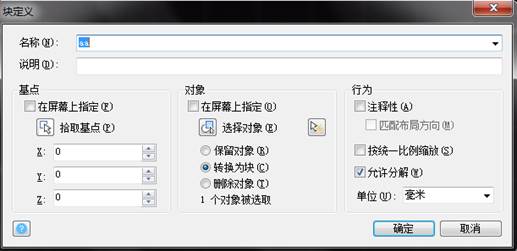

2、将上图三角形界说成块，，，，，，，块命名为aa。。。。。。。。
3、定距中分

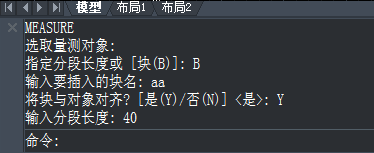

（1）在下令行中输入ME下令，，，，，，，回车。。。。。。。。
（2）选摘要定距中分的曲线。。。。。。。。
（3）这时输入B，，，，，，，输入要插入的块名：aa，，，，，，，确定。。。。。。。。
（4）提醒是否对齐块和工具，，，，，，，选择Y，，，，，，，回车。。。。。。。。
（5）输入指定线段长度。。。。。。。。

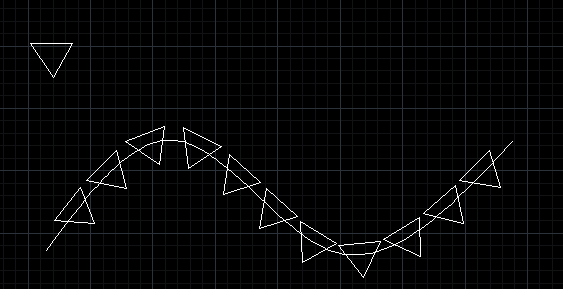

4、效果如下图所示，，，，，，，三角形沿曲线排列。。。。。。。。
