CAD球轴承怎么画
1、 翻开CAD，，，， ，双击或者右键选择翻开，，，， ，并设置好相关的图层。。 。。。 。。。
2、 绘制圆角为1、长度为95、宽度为25的矩形，，，， ，并剖析。。 。。。 。。。偏置上方线条划分为8、17、25，，，， ，并将下面的偏置线条圆倒角，，，， ，半径为1。。 。。。 。。。

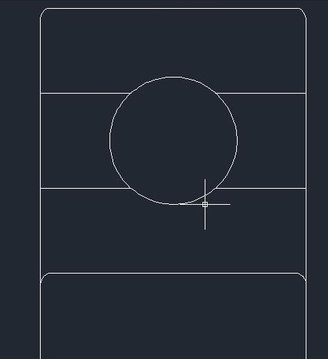

3、 绘制一个半径为6的圆在两条偏置线的中心位置，，，， ，并修剪多余的线条。。 。。。 。。。
4、 镜像上述的线条和圆，，，， ，并填充图案。。 。。。 。。。

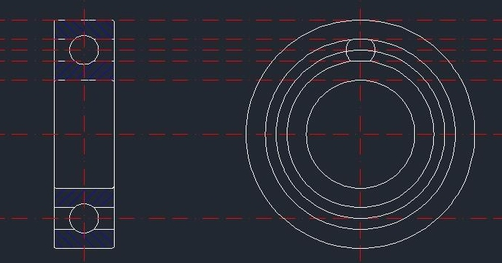

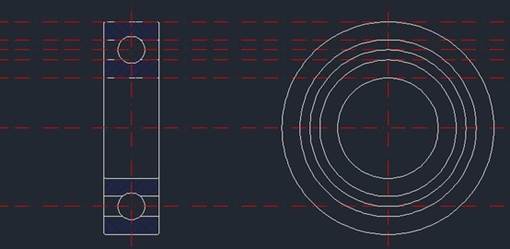

5、 绘制辅助线和相关的同心圆，，，， ，如下图所示。。 。。。 。。。
6、 绘制滚珠，，，， ，半径为6，，，， ，并修剪多余的线条。。 。。。 。。。

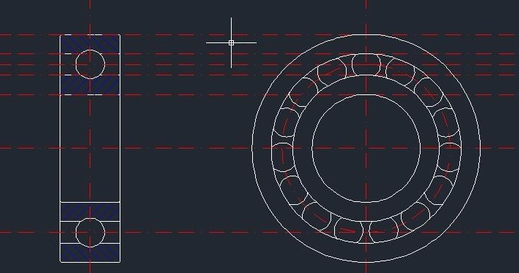

7、 环形阵列滚珠，，，， ，并且修改图层特征，，，， ，即将实线转化为中心线。。 。。。 。。。

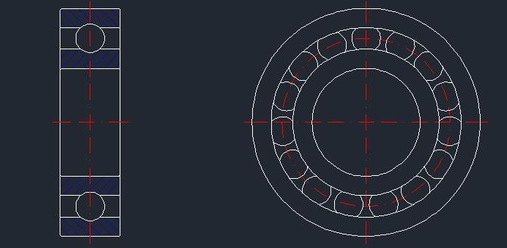

8、 最后一步，，，， ，修剪多余的线条，，，， ，完成球轴承。。 。。。 。。。如下图所示。。 。。。 。。。
