CAD选择工具的要领和技巧
在CAD中要编辑图形，，，，，，，，首先必需要选择图形，，，，，，，，最快、最准确地选择图形，，，，，，，，可以大大提升绘图效率 。 。。。。。。。为了让各人对选择技巧有更周全的相识，，，，，，，，这里将我们经常用到的CAD选择方法更详细地先容一下 。 。。。。。。。
1、点选
用鼠标直接点取图形的恣意一界线，，，，，，，，处于选中状态的图形会显示虚线同时泛起几个蓝色点 。 。。。。。。。此要领可以在选取单个工具时使用 。 。。。。。。。
2、框选

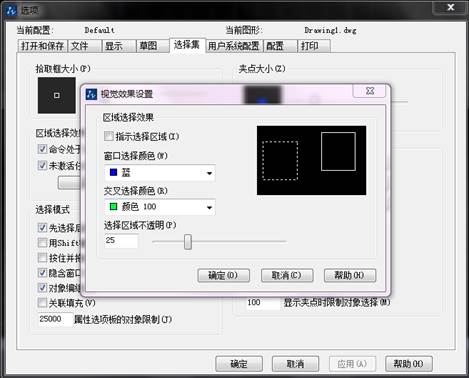

框选就是先在绘图区空缺处选择一点确定选框的一个交点，，，，，，，，然后拖动鼠标，，，，，，，，形成一个矩形框来选择工具 。 。。。。。。。�？？？？？ ？？蜓》椒ǚ治街郑捍翱诜椒ê徒恢� 。 。。。。。。。在CAD中从左往右框选是窗口模式，，，，，，，，图形完全在框选规模内才会被选中；；；；；；从右往左框选是交织模式，，，，，，，，图形有恣意一部分在框选规模内就会被选中 。 。。。。。。。CAD中对这两种模式有很是显着的提醒，，，，，，，，首先窗口框选的界线是实线，，，，，，，，交织框选的界线是虚线，，，，，，，，在CAD高版本加上了颜色区别，，，，，，，，窗口选框为蓝色，，，，，，，，交织选框为绿色 。 。。。。。。。这种提醒关于初学者来说照旧有须要的，，，，，，，，但关于熟练使用CAD的用户较量多余，，，，，，，，因此可以将其设置为不显示，，，，，，，，设置要领是在“选项”对话框的“选择集”选项卡中点“视觉效果设置”按钮，，，，，，，，作废“指示选择区域” 。 。。。。。。。
3、累加选择
默认状态下，，，，，，，，CAD是累加选择状态，，，，，，，，也就是只要是在选择工具的状态，，，，，，，，一直点选和框选，，，，，，，，所有选择工具都会被添加到选择集中 。 。。。。。。。若是累加选择状态被关闭，，，，，，，，以前选择的工具会被新选择的工具替换 。 。。。。。。。
控制累加选择的变量是PICKADD，，，，，，，，变量为1时，，，，，，，，可以累加选择，，，，，，，，设置为0时，，，，，，，，无法累加选择 。 。。。。。。。使用属性框上面的累加选择按钮可以快速切换这个状态 。 。。。。。。。点击按钮即可在两种状态间切换，，，，，，，，显示为“+”号，，，，，，，，体现PICKADD翻开，，，，，，，，显示为“1”，，，，，，，，体现PICKADD关闭 。 。。。。。。。如下图所示 。 。。。。。。。
4、快速选择
快速选择可以通过设置一些条件，，，，，，，，快速从图中将所有知足条件的图形都选择出来 。 。。。。。。。

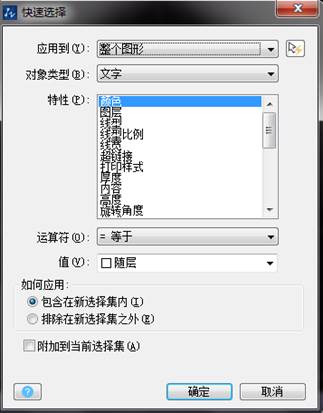

快速选择的下令是Qselect，，，，，，，，也可以点属性框右上角的快速选择按钮直接挪用这下令 。 。。。。。。。输入下令后，，，，，，，，会弹出快速选择对话框，，，，，，，，如下图所示 。 。。。。。。。
这个对话框主要分三部分：上面是应用规模，，，，，，，，是整体图形照旧从框选的一部分图形中筛� 。 。。。。。。。唬�；；；；中心是过滤条件，，，，，，，，包括工具类型，，，，，，，，作为过滤条件的特征，，，，，，，，运算符和值；；；；；；最下面是选择出来的工具要怎么办，，，，，，，，是添加到新选择集中，，，，，，，，扫除到新选择集之外，，，，，，，，照旧附加到目今的选择集中 。 。。。。。。。
