CAD中圆角、倒角的一些技巧
CAD中圆角下令是FILLET，，，，，，圆角功效可使用与工具相切且指定半径的圆弧来毗连两个工具。。。。。。CAD可以建设两种圆角，，，，，，内角点称为内圆角，，，，，，外角点称为外圆角。。。。。�？？？？？？梢栽步堑墓ぞ哂性不 ⒅毕摺⒃病⑼衷病⑼衷不 ⒍喽蜗摺⒔峁瓜摺⑷ぞ叩�。。。。。。
注重举行圆角时若是选择的两个工具位于统一图层上，，，，，，会在该图层建设圆角弧，，，，，，不然将在目今图层建设圆角弧，，，，，，图层会影响天生圆弧的特征，，，，，，包括颜色和线型。。。。。。
除了按通例操作天生圆角外，，，，，，我们还可以无邪运用圆角下令的一些扩展应用，，，，，，可提高绘图效率。。。。。。下面就跟各人分享几种圆角的使用技巧。。。。。。
1、当两条线相交或不相连时，，，，，，使用圆角举行修剪和延伸

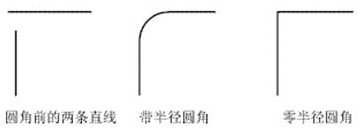

当两条线相交或不相连时，，，，，，将圆角半径设置为0，，，，，，使用圆角下令可以自动举行修剪和延伸而不泛起圆弧，，，，，，比直接使用修剪和延伸下令更利便，，，，，，如下图所示。。。。。。
2、对平行直线倒圆角

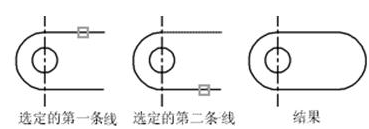

不但可以对相交或未毗连的线倒圆角，，，，，，平行的直线、结构线和射线同样可以倒圆角。。。。。。但对平行线举行倒圆角时，，，，，，软件将忽略原来的圆角设置，，，，，，自动调解圆角半径，，，，，，天生一个半圆毗连两条直线，，，，，，这在绘制键槽或类似零件时很是利便，，，，，，如下图所示。。。。。。
3、对多段线加圆角或删除圆角

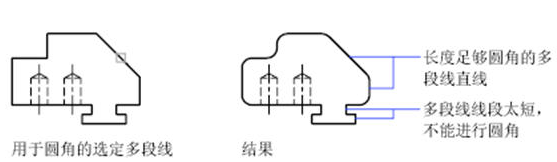

若是想对多段线上适合圆角半径的每条线段的极点处插入相同长度的圆角弧，，，，，，可在倒圆角时使用“多段线（P）”选项，，，，，，如下图所示。。。。。。
4、三维实体倒圆角

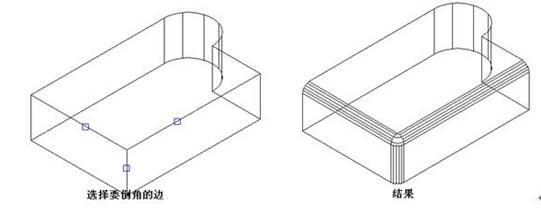

CAD的Fillet下令不但可以对二维线型举行倒角，，，，，，也可以对三维实体举行倒角。。。。。。中选择三维实体上需要倒角的边时，，，，，，会提醒输入圆角半径，，，，，，输入半径后可以选择一条或多条边同时倒圆角，，，，，，如下图所示。。。。。。
