CAD为什么不可填充
CAD看不到填充可以由差别的情形引起，，，，，，差别的情形会有差别的解决要领，，，，，，以下将可能遇到的情形和要领枚举了一下。。。。 。。
1、没有任何过失提醒，，，，，，就是看不到填充
图纸中无论什么样的区域，，，，，，无论什么样的填充图案和比例，，，，，，操作一切正常，，，，，，但填充完却看不到任何图形。。。。 。。

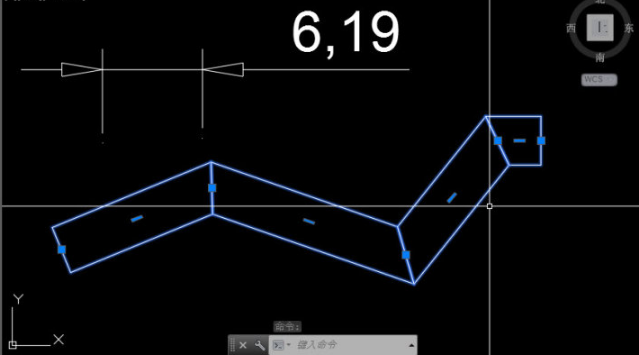

遇到这种情形，，，，，，我们可以首先画一个标注，，，，，，或者画一条带宽度的多段线，，，，，，你会发明标注的箭头也会酿成空心，，，，，，多段线也会变空心。。。。 。。
若是是这样就很好解决了。。。。 。。CAD中提供了一个变量控制填充的显示，，，，，，当我们图中麋集的填充较量多，，，，，，影响了操作性能的时间，，，，，，是可以将填充的显示关掉的。。。。 。。

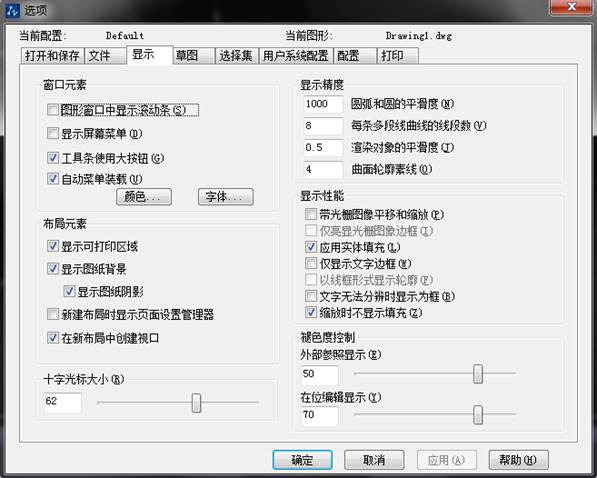

要想让填充显示出来，，，，，，只需做简朴的设置即可。。。。 。。我们在下令行中输入OP，，，，，，回车，，，，，，翻开选项对话框，，，，，，单击顶部的“显示”选项卡，，，，，，勾选“应用实体填充”选项，，，，，，单击“确定”即可。。。。 。。

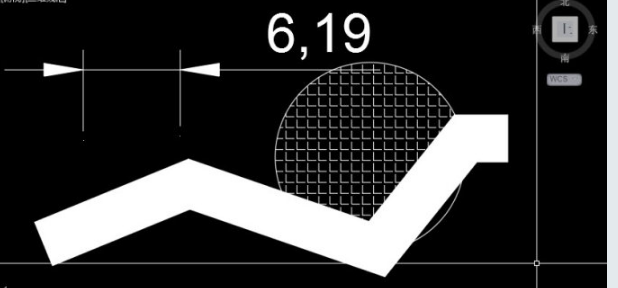

在我们设置完选项后，，，，，，我们会发明填充箭头和多段线以及之前的填充并没有显示出来，，，，，，但若是我们现在再举行填充，，，，，，填充就可以正常显示了。。。。 。。之前绘制的填充之以是没有显示，，，，，，只是没有重新天生显示数据。。。。 。。只要在下令行中输入RE，，，，，，回车，，，，，，标注箭头、宽多段线和填充就都显示正常了。。。。 。。
2、界线不关闭导致无法填充

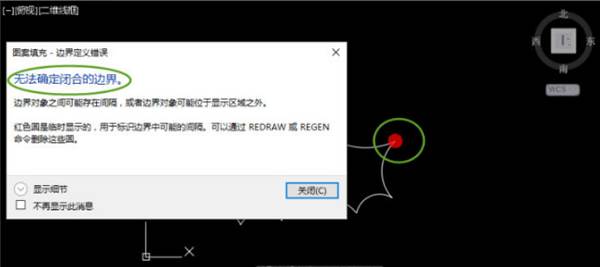

有时填充的界线很重大，，，，，，在绘制的历程中由于没有接纳捕获或其他准确定位方法，，，，，，导致界线线上有细小的缺口，，，，，，不放大基础看不出来。。。。 。。在拾取区域建设填充时，，，，，，就会无法填充，，，，，，这种状态会弹出很是显着的提醒，，，，，，如图所示。。。。 。。
这种状态有两种解决要领，，，，，，一是找到有间隙的位置，，，，，，编辑图形将图形毗连起来。。。。 。。�；；；；；Ｉ杏幸恢质巧柚锰畛涞募湎吨�，，，，，，让填充允许的间隙值大于间隙的宽度。。。。 。。
3、填充区域过小或比例设置过大
若是我们填充的区域很是小，，，，，，填充图案的单位尺寸较量大，，，，，，或者比例设置得很大，，，，，，填充就会不正常。。。。 。。

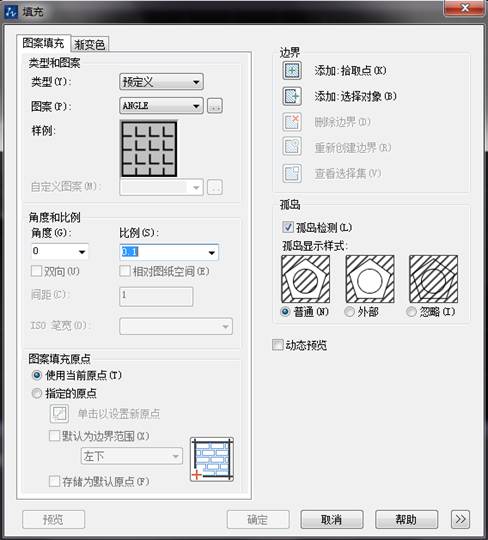

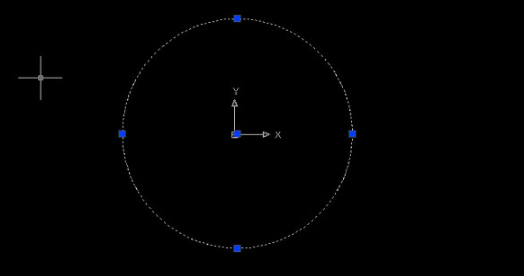

解决步伐：若是23411永利图形尺寸是准确的，，，，，，尺寸就是很是小，，，，，，那我们就只有将填充比例调解得更小一些，，，，，，好比某张图纸中有个半径为2的圆要想填充图案看起来较量正常，，，，，，可以将比例设置为0.1左右，，，，，，如图所示。。。。 。。
4、填充区域很是大或比例设置过小
若是填充区域很是大，，，，，，例如一些市政妄想图，，，，，，图形的长度经常都是几十甚至几百米，，，，，，但填充时若是遗忘调解比例，，，，，，接纳了默认的比例1的话，，，，，，填充时也会异常。。。。 。。

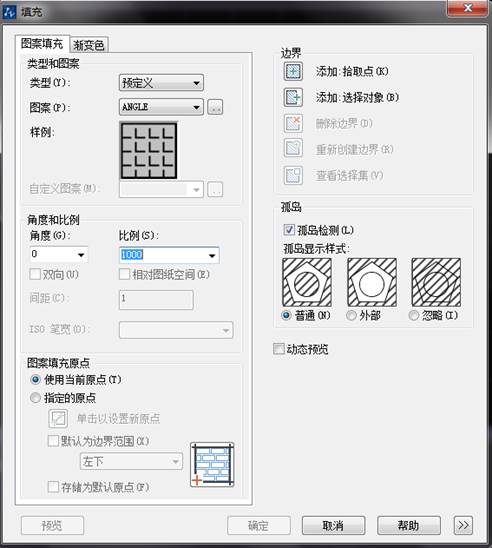

遇到这个提醒，，，，，，我们要先想一下填充区域的尺寸或许有多大，，，，，，好比上图中圆的半径是50000，，，，，，我们可以将比例设置为1000左右，，，，，，如图所示。。。。 。。
设置完成后圆的填充便恢复正常。。。。 。。
