CAD怎样控制图形的打印线宽
无论修建图纸照旧机械图纸，，， ，，，，，打印输出时图形的线宽都是有区别的，，， ，，，，，打印的图纸通� ；；；； ；；；；峒哟直咀ㄒ档闹氐阃夹�，，， ，，，，，而一些辅助线和次要图形则会用细线或虚线打印。。。 。。。。。例如修建图纸中的轴线、机械图纸的中心线都会用虚线体现，，， ，，，，，修建平面图中会突出墙体、门窗等基本修建构件，，， ，，，，，而到了电气、暖通、给排水平面图则需要突出线缆、管线和装备，，， ，，，，，墙和门窗则会打印成细线。。。 。。。。。
在CAD中提供了几种控制打印线宽的要领，，， ，，，，，我们需要团结行业和图纸的特点选择最适合的方法。。。 。。。。。下面简朴总结一下在CAD中控制打印线宽的要领。。。 。。。。。
一、使用实体线宽来控制打印线宽

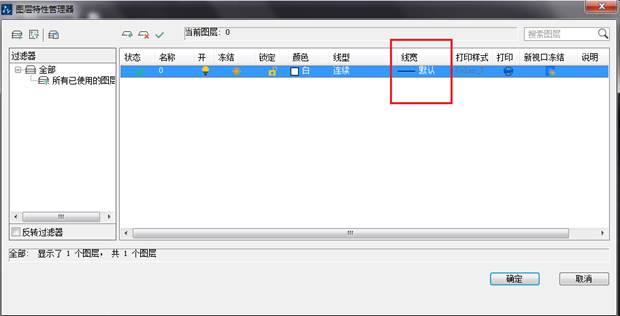

所谓“实体线宽”是给图形设置的线宽。。。 。。。。。实体线宽最好通过图层来设置，，， ，，，，，而图形线宽直接用默认的（Bylayer 随层）即可，，， ，，，，，这样便于对图形举行整体治理和后续修改。。。 。。。。。如下图所示。。。 。。。。。
若是需要某个图层上的图形使用差别线宽时，，， ，，，，，只能手动设置图形的线宽了。。。 。。。。。选中图形后，，， ，，，，，直接在工具栏中就可以设置。。。 。。。。。

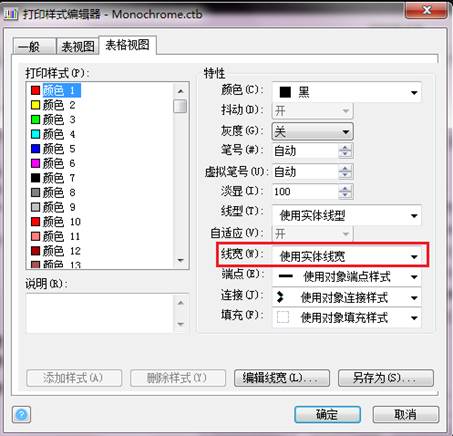

在图中设置好线宽后，，， ，，，，，我们想按设置的线宽打印的话，，， ，，，，，必需选择合适的打印样式表文件，，， ，，，，，在打印样式表中设置输出线宽为“使用实体线宽”，，， ，，，，，不然设置的线宽也会被忽略。。。 。。。。。接纳这种方法的利益是，，， ，，，，，在图中设置好线宽后，，， ，，，，，使用CAD自带的彩色或单色的CTB文件，，， ，，，，，默认设置都是“使用实体线宽”，，， ，，，，，不需要再做任何调解，，， ，，，，，直接输出即可。。。 。。。。。
线宽设置好之后，，， ，，，，，还要注重打印输出颜色的设置，，， ，，，，，选择合适的CTB文件。。。 。。。。。
二、使用多段线线宽来控制打印线宽
这种形式通常只在一些专业软件中使用，，， ，，，，，例如专业软件用多段线绘制电气的线缆、给排水和暖通的管线，，， ，，，，，这样可以包管无论设计职员用什么打印设置出图，，， ，，，，，只要出图比例是对的，，， ，，，，，线宽就能包管。。。 。。。。。这些软件在绘图前要设置出图比例，，， ，，，，，在绘制线缆时宽度会自动乘以出图比例来包管出图效果，，， ，，，，，例如设置1:100出图，，， ，，，，，线缆打印宽度设置为0.3，，， ，，，，，那软件在绘制多段线时会自动将宽度设置30。。。 。。。。。
