为什么CAD的图块或外部参照只能看到一部分

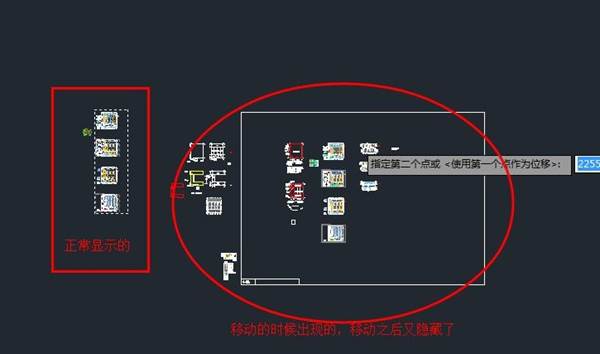

在使用CAD时，，，，，，有人会遇到这样的问题，，，，，，翻开一张图纸时，，，，，，翻开的速率很慢，，，，，，可是内里并没有几多工具，，，，，，无意中发明在移动的时间会泛起许多图纸，，，，，，才知道被隐藏了，，，，，，可是图层已经所有翻开了息争冻了，，，，，，点击工具内里的隔离隐藏也不可解决。 。。。。。。如下图所示。 。。。。。。
除了上面问题，，，，，，尚有人遇到过类似的问题，，，，，，好比图中有一个图块，，，，，，将这个图块炸开后，，，，，，突然周围多出了许多的图形。 。。。。。。
为什么会有这种征象呢？ ？？？ ？？
很显然这些人拿到的都是别人画的图纸。 。。。。。。CAD提供了一个裁剪图块和外部参照的下令:XCLIP（快捷键XC），，，，，，可以将图块在关闭界线线内部或外部的区域给裁剪掉。 。。。。。。一旦图块被裁剪后，，，，，，被裁剪的区域就不会显示，，，，，，但在移动图块夹点或者炸开图块时，，，，，，会按原始的图块界说来显示或处置惩罚，，，，，，因此会泛起上面问题中移动夹点历程中可以看到许多图形，，，，，，但正常显示只能看到部分图形的情形。 。。。。。。
遇到这类图形应该如那里置还要看你的需要，，，，，，差别的需求有差别的处置惩罚步伐。 。。。。。。
一、想显示图块或外部参照内的所有图形。 。。。。。。
可以输入XCLIP下令，，，，，，回车，，，，，，选择图块，，，，，，然后输入选项OFF（关闭）或D（删除）裁剪界线。 。。。。。。
二、保存图块和外部参照，，，，，，但要删除裁剪界线外的图形。 。。。。。。
双击图块，，，，，，进入块编辑（BEDIT）或参照编辑（Refedit）下令，，，，，，编辑此图块或外部参照，，，，，，将其他图形删除，，，，，，生涯图块或外部参照，，，，，，退出块编辑或参照编辑。 。。。。。。
三、不需要保存图块或外部参照，，，，，，希望能修改其中的图形。 。。。。。。
若是是外部参照，，，，，，先绑定，，，，，，将外部参照转成图块，，，，，，然后输入X下令炸开图块。 。。。。。。图块炸开后，，，，，，最好能输入PU下令，，，，，，整理图块界说，，，，，，阻止残留的图块界说影响图纸操作性能和生涯图纸巨细。 。。。。。。
