CAD中的栅格是什么？？？？？有什么作用？？？？？
翻开CAD，，，，，CAD会新建一张空图，，，，，在图中我们可以看到一些等距排列的点或线，，，，，这就是栅格。。。。 。在低版本CAD中，，，，，默认使用的是栅格点，，，，，在高版本的CAD中通常显示的是栅格线。。。。 。栅格究竟有什么用呢？？？？？下面就简朴地给各人先容一下。。。。 。

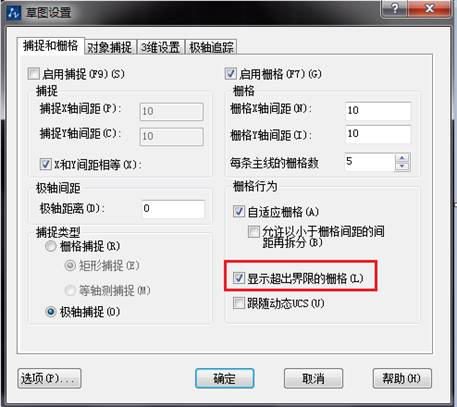

栅格是点或线的矩阵，，，，，遍布指定为栅格界线的整个区域。。。。 。 使用栅格类似于在图形下安排一张坐标纸，，，，，使用栅格可以对齐工具并直观显示工具之间的距离。。。。 。栅格是不会打印的。。。。 。栅格可以只在图纸界线（limits）内显示，，，，，也可以不受图纸界线的限制，，，，，这可以在 “草图设置”的“捕获和栅格”选项内里设置，，，，，如下图所示。。。。 。
等轴侧栅格
多年以前，，，，，三维CAD还不普及，，，，，不少设计职员会直接在二维CAD上绘制三维模子的轴侧图。。。。 。若是要绘制轴侧图，，，，，栅格确实可以施展很是主要的作用。。。。 。

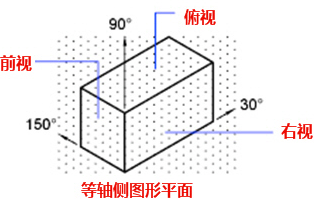

右键翻开栅格设置，，，，，栅格的捕获形式可以设置成等轴测捕获形式，，，，，当设置成等轴测捕获时，，，，，通过捕获栅格点就可以直接在二维状态下绘制等轴测图，，，，，如下图所示。。。。 。
在这种状态下，，，，，不但可以绘制方体的轴侧效果，，，，，还可以使用椭圆的等轴测圆（I）选项来绘制轴测图中的圆。。。。 。

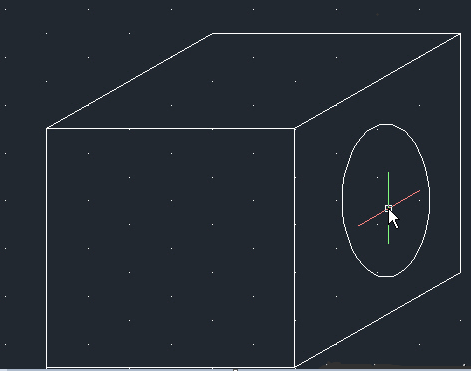

在使用等轴侧栅格时，，，，，按F5可以切换坐标偏向，，，，，从而利便绘制左视图、右视图、俯视图，，，，，按F5的时间我们可以看到坐标轴的转变，，，，，如下图所示。。。。 。
栅格样式
在高版本CAD中默认显示栅格线，，，，，可以输入gridstyle变量将栅格显示为点的形式。。。。 。GRIDSTYLE为0时显示为栅格线，，，，，设置为1时显示为栅格点。。。。 。
栅格捕获
现在直接使用栅格捕获绘图不太多了，，，，，但受到栅格捕获困扰的人还真不少，，，，，由于栅格无论是否显示，，，，，栅格的捕获都是会起作用的。。。。 。许多人将栅格关闭了，，，，，却不小心翻开了栅格的捕获，，，，，效果发明光标不可一连移动，，，，，绘图定位很难题。。。。 。若是在绘图的时间泛起类似征象，，，，，就检查一下底部状态栏栅格按钮前面的捕获按钮是否被按下。。。。 。
关闭新建文件中的栅格
许多人不弦恢痹示栅格线，，，，，但CAD自带的模板是翻开栅格显示的，，，，，也就是说各人新建图纸时就会显示栅格线。。。。 。若是不希望新建文件泛起栅格线，，，，，首先要知道我们新建文件时用的是哪个模板文件。。。。 。有些CAD版本在新建时直接显示的是选择模板对话框，，，，，有些则显示的公制和英制的选择，，，，，着实这个跟选择模板是一样的，，，，，通常*cadiso.dwt对应的是公制，，，，，*cad.dwt对应的是英制。。。。 。
解决要领很是简朴，，，，，新建一张空图，，，，，在状态栏底部单击栅格按钮作废栅格显示，，，，，然后另存，，，，，将文件名堂设置成*.dwt，，，，，替换CAD的原来的模板文件。。。。 。我们再新建文件时就不会泛起栅格线了。。。。 。
