CAD模子出图和结构出图
CAD出图分为白图和蓝图。。。。。。白图直接通过CAD打印即可。。。。。。但大大都情形下，，，， ，我们出的是蓝图。。。。。。蓝图则通常需要将CAD版打印成PDF版。。。。。。有的公司会有响应的制图标准划定，，，， ，好比，，，， ，我们一样平常是在模子里绘图，，，， ，A公司可能划定通过结构出图，，，， ，B公司可能划定通过模子出图，，，， ，C公司则无要求。。。。。。
一、模子出图

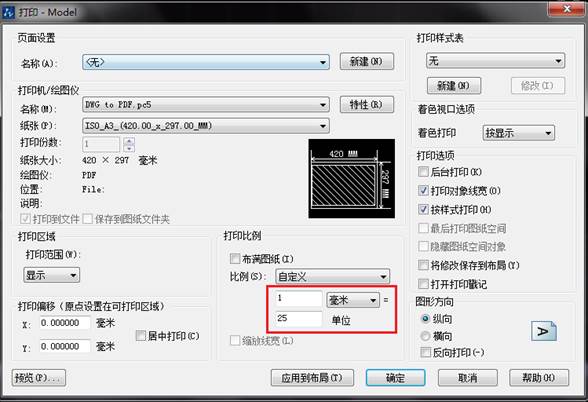

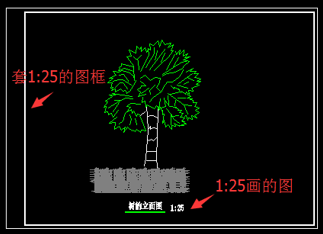

模子出图，，，， ，按几多比例画的图，，，， ，就套几多比例的图框，，，， ，如下图，，，， ，1:25比例画的树，，，， ，套1:25比例的A3图框。。。。。。打印页面中的打印比例，，，， ，则需要设置成1:25。。。。。。
二、结构出图

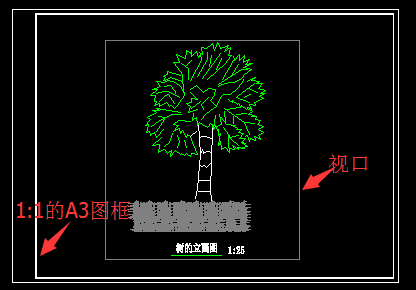

结构出图，，，， ，即现实尺寸出图。。。。。。凭证1:1出图。。。。。。以是所套图框是1:1的图框。。。。。。
由于我们一样平常是在模子中绘图，，，， ，以是在结构出图的时间，，，， ，需要通过“视口”，，，， ，使模子中的图显示在结构中。。。。。。
点击【视图】——【视口】——【一个视口】，，，， ，在结构中拉一下，，，， ，即可建设一个新视口。。。。。。若是在新建视口中未看到你模子中的图，，，， ，那么你可以在视口空间内，，，， ，双击鼠标滑轮，，，， ，即可找到模子中的图。。。。。。但此时视口比例未定，，，， ，需要界说视口比例。。。。。。
双击进入视口，，，， ，在下图的箭头位置输入绘图比例1:25，，，， ，回车，，，， ，比例即设好。。。。。。若是图未完全显示出，，，， ，可按住鼠标滑轮，，，， ，鼠标酿成手形，，，， ，移动图的位置，，，， ，或将鼠标放在视口外，，，， ，双击跳出视口，，，， ，然后拉视口边沿调解视口的巨细。。。。。。最后套上图框，，，， ，然后打印PDF即可。。。。。。
