什么是CAD标注特征比例和标注丈量单位比例
一、标注特征比例

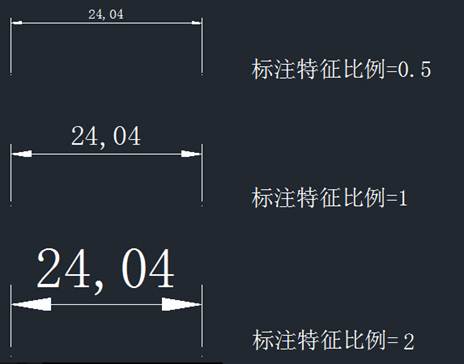

所谓的标注特征，，， ，， ，指的就是标注的箭头、文字、尺寸线，，， ，， ，标注特征比例就是控制这些元素的巨细的，，， ，， ，如下图所示。。。。。。。。
通过上图我们可以看到，，， ，， ，当使用相同的标注样式，，， ，， ，标注特征比例差别时，，， ，， ，标注的值没有转变，，， ，， ，但文字和箭头的巨细追随比例差别爆发了转变。。。。。。。。
CAD为什么要提供这个标注特征比例呢？？？？？？？？这主要是思量打印出图的需要。。。。。。。。每个行业、每个单位关于图纸上的标注都是有明确的划定，，， ，， ，好比字高是几多，，， ，， ，箭头的长宽是几多等等，，， ，， ，也就是说不管你用什么比例打印，，， ，， ，最终打印出来的标注的这些特征尺寸都应该是相同的。。。。。。。。我们在设置标注样式的时间，，， ，， ，就可以凭证划定设置好字高、箭头等尺寸，，， ，， ，然后凭证出图的比例设置标注特征比例，，， ，， ，好比要1：100出图，，， ，， ，就将标注特征比例设置为100，，， ，， ，1:50打印，，， ，， ，就把标注特征比例设置为50。。。。。。。。许多设计职员会设置多种标注样式，，， ，， ，标注名称改为类似DIM100，，， ，， ，DIM50，，， ，， ，然后划分用在差别比例的图纸中。。。。。。。。
二、标注丈量单位比例
有时我们希望按1:1的比例打印，，， ，， ，这样就无法按1:1的比例来绘图，，， ，， ，假设画一张1:100的修建图，，， ，， ，我们在绘图的时间就需要将修建的尺寸缩小100倍，，， ，， ，好比3000宽的房间在图中就画成30，，， ，， ，但标注的时间我们仍需要标注成3000，，， ，， ，这时就要将丈量单位比例设置为100。。。。。。。。

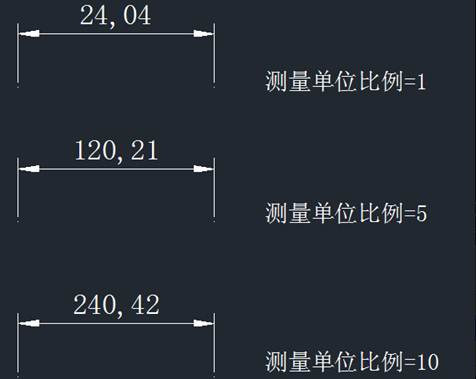

丈量单位比例又叫标注线性比例，，， ，， ，可以通过变量：DIMLFAC控制。。。。。。。。相同长度，，， ，， ，差别丈量单位比例标注效果如下图所示。。。。。。。。
